รายละเอียดสินค้า

6.86 นิ้ว Bar screen ความละเอียด 480x1280 อินเตอร์เฟซ RGB รถเครื่องใช้ในบ้านสมาร์ท เครื่องใช้ในครัว จอจอ LCD

ผลิตภัณฑ์

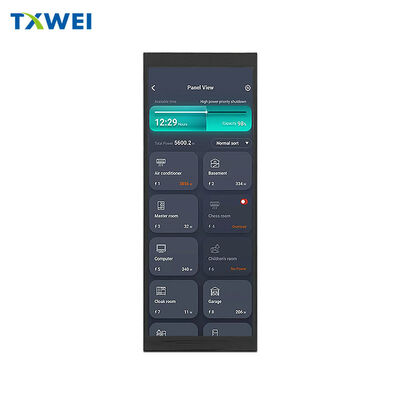

6.86 นิ้ว Bar screen ความละเอียด 480x1280 อินเตอร์เฟซ RGB รถเครื่องใช้ในบ้านสมาร์ท เครื่องใช้ในครัว จอจอ LCD

MOQ:	1
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	7-16 วัน
วิธีการชำระเงิน:	L/C,D/A,D/P,T/T
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE FCC ROHS

หมายเลขรุ่น

TXW686013B0

เอกสาร

จำนวนพิกเซล:

480*1280

การดูทิศทาง:

ไอพีเอส

แสดงส่วนต่อประสาน:

ความสว่าง:

500 nits

พื้นที่ใช้งาน:

60.19*160.51

ขนาดเค้าร่าง:

66.7*181.2*4.4มม

อุณหภูมิในการทำงาน:

-20+70 ℃

อุณหภูมิในการจัดเก็บ:

-30+80℃

จำนวนพิน:

40พิน

ไอซีจอแสดงผล:

NV3052C

เน้น:

6จอ LCD RGB ขนาด.86 นิ้ว

หน้าจอ TFT ความละเอียด 480x1280

จอ LCD ของรถยนต์ smart home

คําอธิบายสินค้า

6.86 นิ้ว ลักษณะขั้วแนวตั้ง RGB Display TXW686013B0

ราคาประสิทธิภาพของจอแผ่นยาวสําหรับอุปกรณ์ฉลาดและระบบเก็บพลังงาน

ไม่ทุกแอปพลิเคชั่นต้องการการตัดด้านขั้นตอน MIPI ผิวหน้าหรือแสงสว่างแสงอาทิตย์จอที่น่าเชื่อถือและประหยัดที่พูดภาษาของสถาปัตยกรรมไมโครคอนโทรลเลอร์ที่มีอยู่ของคุณในขณะที่นําเสนอความสามารถ UI ที่ทันสมัย6จอแบบเส้นตั้งขนาด.86 นิ้วมีความสอดคล้องกับอินเตอร์เฟซปาเลลแบบ RGB แบบดั้งเดิม ทําให้มันเป็นเส้นทางการปรับปรุงที่เหมาะสมสําหรับสินค้าสีขาว ระบบเก็บพลังงานและอุปกรณ์ทางการแพทย์ ที่การพัฒนาที่เรียบง่ายและการควบคุมค่าใช้จ่ายของ BOM มีความสําคัญมากกว่ารายละเอียดระดับสูง.

ด้วยความละเอียด 480×1280 ที่กระจายไปทั่วพื้นที่สูง 60.19 มม. โดย 160.51 มม.แผนที่ IPS นี้นําสมาชิกสมาร์ทโฟนเหมือนอินเตอร์เฟซเอสเทติกของอุปกรณ์โดยไม่ต้องบังคับคุณที่จะออกแบบใหม่ระบบจํากัดทั้งหมดของคุณรอบอินเตอร์เฟสลําดับความเร็วสูงที่ซับซ้อน.

ข้อดีของ RGB: การพัฒนาที่เรียบง่ายพบกับการออกแบบที่ทันสมัย

อินเตอร์เฟซ RGB 40 พิน ที่เป็นมิตรกับ Legacy

ขณะที่อุตสาหกรรมเร่งไปยัง MIPI DSI ผิวหน้าที่ต้องการควบคุมที่มอบหมายและความเชี่ยวชาญในการวางแผน PCB ความเร็วสูงอินเตอร์เฟซคู่ 40 ปิน RGB ที่ผ่านการพิสูจน์ซึ่งผู้วิศวกรในระบบจํากัดหลายรุ่นรู้อย่างลึกซึ้ง ว่านี่ไม่ใช่ข้อจํากัด แต่เป็นข้อดีทางกลยุทธ์สําหรับการใช้งานเฉพาะเจาะจง

อินเตอร์เฟซ RGB เชื่อมต่อตรงกับไมโครคอนโทรลเลอร์หลักจาก STM32 NXP LPCและชิปซีรีย์ Allwinner โดยไม่จําเป็นต้องใช้ IC สะพาน MIPI ราคาแพงหรือจัดการกับคู่ความแตกต่างที่ตรงกับอุปสรรคห้องสมุดฟอร์มแวร์ที่มีอยู่สําหรับ 8080 หรือโปรโตคอลคู่ RGB ของคุณทํางานทันที ลดเวลาการพัฒนาจากเดือนเป็นอาทิตย์สําหรับอุปกรณ์ประปาที่มีความรู้สึกต่อค่าใช้จ่าย ที่มีค่าใช้จ่ายทุกเหรียญของ BOM, การกําจัดชิปควบคุม MIPI ช่วยประหยัดค่าส่วนประกอบและความซับซ้อนของชั้น PCB

เครื่องเชื่อม 40 ปิน ให้เส้นข้อมูล R, G, B พร้อมสัญญาณซินคอร์แนลแนวราบและแนวตั้งส่งสีที่ไม่กดใส่ 24-bit ไปยัง NV3052C Driver IC โดยไม่ต้องใช้ค่าใช้จ่ายโปรต็อกอลของอินเตอร์เฟซแบบเรียงลําดับ.

6.86 นิ้ว Canvas สูงสําหรับ UIs เครื่องมือ

ความละเอียด 480 × 1280 สร้าง3:8 อัตราส่วนที่สะท้อนถึงพฤติกรรมการเลื่อนตั้งตามธรรมชาติ ของอินเตอร์เฟซสมาร์ทโฟนที่ทันสมัยพื้นที่แสดงภาพที่ใช้งานให้บริการที่ตั้งตั้งอย่างมากสําหรับอินทิอุติชั่น อินเตอร์เฟซในการปรับปารามิเตอร์.

ลองจินตนาการถึงหมวกระจายไฟที่ฉลาด ที่นิ้วมือเลื่อนไปตามระดับอุณหภูมิ 160 มิลลิเมตร หรือเครื่องปรับพลังงานที่เก็บพลังงาน ที่แสดงเส้นโค้งการผลิตพลังงานทั้งวัน โดยไม่ใช้สกรอลระดับราบ.รูปแบบโมดูลขนาด 66.7 มิลลิเมตร x 181.2 มิลลิเมตร (หนาเพียง 4.4 มิลลิเมตร) เหมาะสมกับพื้นที่แผ่นควบคุมที่แคบตามปกติของประตูตู้เย็น, หน้าเตาอบและคอนโซลเครื่องซักผ้า

เทคโนโลยี IPS ทําให้ไม่ว่าผู้ใช้จะยืนสูง 175 เซนติเมตร หรือเด็กจะก้าวขึ้นจากล่างจอแสดงสีและความแตกต่างที่คงที่ หลักสําหรับการเตือนความปลอดภัยและตัวชี้แจงสถานะบนอุปกรณ์พลังงาน.

ประโยชน์เฉพาะการใช้งาน

ระบบเก็บพลังงานและเครื่องปรับเปลี่ยน

สําหรับระบบเก็บแบตเตอรี่ที่อยู่อาศัยและอินเวอร์เตอร์แสงอาทิตย์ TXW686013B0 ให้ความสมดุลที่สมบูรณ์แบบของความหนาแน่นของข้อมูลและความอ่านความสว่าง 500 นิตเหมาะกับสภาพแวดล้อมการติดตั้งภายในห้องและผนังภายนอกในพื้นที่ที่เงา ณ ที่ที่แสงอาทิตย์ที่ชัดเจนไม่จําเป็น แต่การมองเห็นชัดเจนภายใต้แสงสว่าง.

ฟอร์เมตตั้งตามธรรมชาติรองรับตัวชี้ระดับการชาร์จแบตเตอรี่ที่อ่านเหมือนเครื่องวัดน้ํามันแบบดั้งเดิม ขยายจากด้านล่างไปด้านบนตลอดความสูง 160.51 มม.การเคลื่อนไหวของกระแสพลังงานในเวลาจริง (แสดงพลังงานที่เคลื่อนไหวจากแผ่นแสงอาทิตย์ไปยังแบตเตอรี่เพื่อการบริโภคในบ้าน) ผ่านไปในแนวตั้ง, ขณะที่อินเตอร์เฟซ RGB รับประกันการอัพเดทการเคลื่อนไหวที่เรียบร้อยโดยไม่ต้องมีข้อจํากัดความกว้างของแบนด์วิทที่สามารถ plague จอที่เชื่อมต่อ SPI.

อุณหภูมิการทํางานที่ -20 °C ถึง +70 °C ครอบคลุมความเป็นจริงทางความร้อนของอุปกรณ์โรงรถในภูมิอากาศเย็นและห้องอุปกรณ์ที่ขาดเครื่องปรับอากาศขณะที่การจัดเก็บที่ระดับ -30 °C ถึง +80 °C ป้องกันสินค้าในช่วงการจัดเก็บสินค้าในฤดูหนาวและการจัดเก็บสินค้าในโรงเก็บในฤดูร้อน.

อุปกรณ์ครัวที่ฉลาด

เครื่องปักหม้อ, เตาอบ และตู้เย็นที่ใช้ในยุคใหม่ต้องการอินเตอร์เฟซที่ใช้ได้ด้วยการสัมผัส แต่ต้องเผชิญกับสภาพแวดล้อมที่รุนแรงของควาย, ไขมัน และอุณหภูมิขณะที่โมดูลการแสดงภาพนี้ส่งเป็นการแสดงภาพที่บริสุทธิ์ (สัมผัสเป็นตัวเลือก/สามารถปรับแต่ง), ความหนา 4.4 มิลลิเมตร ปล่อยให้มีพื้นที่ที่กว้างขวางสําหรับหนังสัมผัส capacitive ภายนอกหรือ overlaysสัมผัส resistive ที่ผู้ผลิตอุปกรณ์ชอบสําหรับความทนทานและโครงสร้างต้นทุนของพวกเขา

ความสว่าง 500 นิตตัดผ่านแสงสว่างภายในห้องครัวและควายโดยไม่ต้องใช้พลังงานและการจัดการความร้อนโจทย์ของการแสดง 1000+ นิตNV3052C Driver IC มีการแก้ไขแกมม่าที่ปรับปรุงให้ดีที่สุดสําหรับพื้นหลังสีขาวที่ทั่วไปใน UI ของอุปกรณ์, รับประกันว่าข้อความสูตรอาหารและเมนูการควบคุมจะปรากฏชัดเจนเมื่อเทียบกับแผ่นกระจกสีอ่อน

สําหรับเครื่องซักผ้า การตั้งแนวตั้งทําให้สามารถเลือกอินเตอร์เฟซวงจรที่เลียนแบบการวางแผนดวงจรทางกายภาพที่ผู้ใช้คุ้นเคยขณะที่เพิ่มตัวชี้ระดับความแม่นยําทางดิจิตอล และการเชื่อมต่อ WiFi ที่ไม่เข้ากับการควบคุมทางกลแบบดั้งเดิม.

อุปกรณ์การแพทย์และการดูแลสุขภาพ

อุปกรณ์การแพทย์ที่พกพาและเครื่องเฝ้าระวังที่นอน ได้รับประโยชน์จากความต้องการพลังงานที่ต่ําต้อยของจอและการตั้งค่าอุตสาหกรรมที่น่าเชื่อถืออินเตอร์เฟซ RGB ทําให้การบูรณาการกับโปรเซสเซอร์อุปกรณ์การแพทย์เก่าที่ให้ความสําคัญต่อความน่าเชื่อถือในเวลาจริงมากกว่าการสตรีมวีดีโอความเร็วสูงขณะที่เส้นฉาก 6.86 นิ้ว ให้ความสูงตัวอักษรที่เพียงพอ สําหรับการอ่านสัญญาณสําคัญจากห้อง

ระยะการทํางาน -20 °C ถึง +70 °C สามารถรองรับความแตกต่างของอุณหภูมิของรถเข็นการแพทย์เคลื่อนที่ที่เคลื่อนไหวระหว่างห้องผู้ป่วยที่ควบคุมสภาพอากาศและพื้นที่ sterilizationโปรไฟล์ 4 มิลลิเมตรทําให้การออกแบบมือถือ ergonomic สําหรับเครื่องมือวินิจฉัยพกพา.

รายละเอียดทั่วไปของรายละเอียดทางเทคนิค

การกําหนดรุ่น:TXW686013B0
ช่องทางแสดง:6.86 นิ้ว (174.4 มม.)
การแก้ไข:480 พิกเซลแนวราบ x 1280 พิกเซลแนวตั้ง
อัตราส่วนของรูป:3:8 การตั้งแนวตั้ง
เทคโนโลยีการแสดง:TFT มุมมองเต็ม IPS
ประเภทอินเตอร์เฟซ:อินเตอร์เฟซ RGB ปานกลาง เครื่องเชื่อม 40 ปิน
ไดรเวอร์ IC:NV3052C (ตัวควบคุมเวลาที่บูรณาการและการแก้ไขแกมม่า)
ความสว่างออก:500 นิต (cd/m2) เหมาะสําหรับสภาพแวดล้อมภายในและภายนอกที่มีเงา

พื้นที่แสดงผลการทํางาน:
ความกว้าง: 60.19 มิลลิเมตร
ความสูง: 160.51 มิลลิเมตร

มัดลักษณะแผนกของโมดูล
ความกว้าง: 66.7 มิลลิเมตร
ความสูง: 181.2 มิลลิเมตร
ความลึก: 4.4 มิลลิเมตร (โหลดแสดงภาพเดียว)

การจัดอันดับสิ่งแวดล้อม:
ระยะอุณหภูมิการทํางาน: -20 องศาเซลเซียส ถึง +70 องศาเซลเซียส
ระยะอุณหภูมิในการเก็บรักษา: -30 องศาเซลเซียส ถึง +80 องศาเซลเซียส

การสนับสนุนการบูรณาการและการปรับแต่ง

รายละเอียดอินเตอร์เฟซไฟฟ้า

อินเตอร์เฟซ RGB 40 ปินยอมรับข้อมูลสีมาตรฐาน 24 บิต (8 บิตต่อช่อง RGB) ด้วยนาฬิกาพิกเซลพิเศษ, การสync ทิศทาง, และเส้นการสync ทิศทางสถาปัตยกรรมปานกลางนี้สามารถเชื่อมต่อตรงกับ ผิวหน้าความจําภายนอกของไมโครคอนโทรลเลอร์ (FSMC บน STM32), EBI บนซีรีส์ SAM) โดยไม่มีชิปการแปลโปรโตคอล ลดจํานวนส่วนประกอบและจุดความล้มเหลวที่เป็นไปได้

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

หมายเหตุการบูรณาการกล

ในความกว้าง 66.7 มิลลิเมตรและความสูง 181.2 มิลลิเมตร โมดูลต้องการพื้นที่เบเซลขั้นต่ํา ราว 3.25 มิลลิเมตรในแต่ละด้านความหนา 4 มิลลิเมตรรองรับหน่วยแสงเบื้องหลัง LED มาตรฐานในขณะที่ยังคงความสวยงามเบาเหมาะสําหรับแผ่นควบคุมที่ติดตั้ง.

สําหรับการใช้งานที่ต้องการฟังก์ชันการสัมผัสพื้นผิวจอจะเข้ากันได้ทั้งกับภาพยนตร์จุสัมผัสแบบจุสัมผัส (สําหรับ multi-touch) และชั้นจุสัมผัสแบบ resistant (สําหรับการทํางานของสไตล์ส หรือถุงมือ), โดยพื้นผิวกระจกเรียบที่ให้ความมั่นคงกับการผสมผสานทางแสงที่ดีที่สุดเมื่อคู่กับเลนส์ปกป้อง

ตัวเลือกการปรับแต่ง

ขณะที่ระบบมาตรฐานมีความสว่าง 500 นิท ปรับปรุงให้กับประสิทธิภาพภายในการปรับปรุงแสงเบื้องหลังสามารถปรับผลิตได้ถึง 300 นิต สําหรับการใช้งานทางการแพทย์ในห้องมืด หรือ 700 นิต สําหรับการมองเห็นกลางแจ้ง. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

เหมาะสําหรับนักพัฒนาที่ชื่นชอบความเรียบง่าย

ถ้าทีมวิศวกรรมของคุณต้องการที่จะนํา UI ที่ทันสมัยไปใช้กับอุปกรณ์ที่มีความรู้สึกต่อค่าใช้จ่าย โดยไม่ต้องเรียนรู้ MIPI โปรต็อกอลสเต็ก การออกแบบใหม่ PCB สําหรับความสมบูรณ์แบบสัญญาณความเร็วสูงหรือการบูรณาการชิปสะพานที่แพง, TXW686013B0 นําเสนอทางแก้ไขที่ใช้จริง มันสะกดช่องว่างระหว่าง โครงการ RGB มิโครคอนโทรลเลอร์แบบเก่ากับอินเตอร์เฟซจอสัมผัสตั้งสมัยใหม่ให้คุณปรับปรุงความน่าสนใจทางสายตาของสินค้าของคุณ โดยยังรักษาสถาปัตยกรรมที่พิสูจน์ได้.

พร้อมที่จะปรับปรุงอินเตอร์เฟซของอุปกรณ์ของคุณ โดยไม่ต้องค้นหาใหม่ของอิเล็กทรอนิกส์ของคุณ?

ขอเอกสารทางเทคนิคและหน่วยตัวอย่างในวันนี้ ทีมงานแอปพลิเคชั่นของเราสามารถให้แผนภูมิอ้างอิงสําหรับการเชื่อมต่ออินเตอร์เฟซ RGB กับแพลตฟอร์ม MCU ที่นิยมNXP i.MX RT ซีรี่ย์ และ Allwinner D1/A133 เครื่องควบคุม
