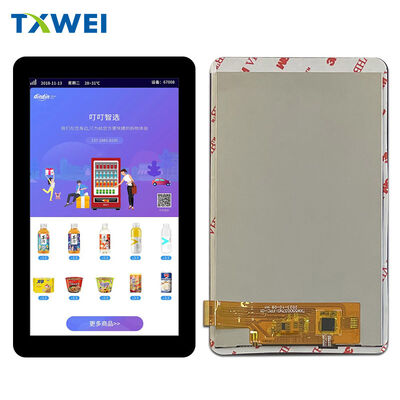

5หน้าจอสัมผัส IPS สูง 5 นิ้ว FHD ความละเอียด 1080*1920 TFT LCD

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16 วัน
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น กวางตุ้ง

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

ISO9001 IS014001 IATF16949

หมายเลขรุ่น

TXW550037N0-SN

เอกสาร

เน้น:

5หน้าจอ LCD IPS FHD สูง 0.5 นิ้ว

อินเตอร์เฟซ MIPI Tft จอ LCD

จอจอสัมผัสความละเอียด 1080x1920

คําอธิบายสินค้า

TXW550037N0-SN 5.46" FHD+ IPS Display พร้อมเครื่องสัมผัสแบบประกอบความจุ

รางวัล

ภาพรวม

TXW550037N0-SN เป็นตัวแทนของทางแก้ไขการแสดงภาพที่สมบูรณ์แบบสําหรับการใช้งานที่ติดตั้งที่ทันสมัยโมดูลขนาด 46 นิ้วรวมปานีล LCD IPS ความละเอียดสูงกับปานีลสัมผัสจุจุจุ, ส่งผลงานทางสายตาที่พิเศษ และการปฏิสัมพันธ์ของผู้ใช้งานที่เข้าใจง่าย ในการประกอบที่คอมพัคต์เดียวจอนี้มีเป้าหมายสําหรับการใช้งานที่ต้องการซึ่งคุณภาพจอ, การตอบสนองด้วยการสัมผัส และประสิทธิภาพของพื้นที่ไม่สามารถเสี่ยง

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

เทคโนโลยีการแสดง

สถาปัตยกรรมแผ่น IPSเทคโนโลยี In-Plane Switching ทําให้โมดูลนี้แตกต่างจากจอ TN ปกติ การจัดสรรคริสตัลเหลวทําให้การผลิตสีและสัดส่วนที่ตรงกันได้ตลอดทุกมุมการดูผู้ใช้ประสบการณ์คุณภาพภาพทางสายตาเดียวกัน ไม่ว่าจะเป็นการดูตรงไปตรงมา หรือจากมุมสุดๆ.

โหมดดําปกติแผนงานทํางานในแบบดําปกติ เมื่อไฟฟ้าถูกถอนออก พิกเซลจะเปลี่ยนเป็นสีดําโดยปกติและลดการรั่วไหลของแสง เมื่อเทียบกับตัวแทนสีขาวปกติประสิทธิภาพการใช้พลังงานดีขึ้นในการออกแบบอินเตอร์เฟซมืด

TFT แมทริกซ์ที่ทํางานแทรนซิสเตอร์ฟิล์มบางที่ติดต่อเมทริกซ์เชี่ยวชาญให้แน่ใจว่าแต่ละพิกเซลได้รับการควบคุมสวิตชิ่งที่มอบหมาย ไม่มีการใช้งานอิเล็กทรอนด์ร่วมกัน ไม่มีผี ไม่มีขอบคมบนกราฟิกที่เคลื่อนไหวเร็ว

งงงงงงงงงงงงงงงงงงงงงงงงงงง

ความละเอียดและสถาปัตยกรรมพิกเซล

ความละเอียด Full HD+1080 พิกเซลในแนวราบ 1920 พิกเซลในแนวตั้ง อัตราส่วน 9:16 เหมาะกับการใช้งานที่เป้าหมายเป็นรูปภาพ

การจัดเรียงเส้น RGBซับพิกเซลจัดเป็นเส้น RGB สายตั้ง การผสมผสานสีตามธรรมชาติในระยะทางการดูปกติ เหมาะสําหรับเนื้อหาภาพถ่ายและอินเตอร์เฟซที่สําคัญกับสี

พิกเซลปิช63 ไมโครเมตรแนวราบ 63 ไมโครเมตรแนวตั้ง 401 พิกเซลต่อนิ้วเท่ากัน พิกเซลแต่ละตัวไม่เห็นได้ในระยะทาง 300 มม

พื้นที่แสดงผล68ความกว้าง 0.04 มิลลิเมตร × ความสูง 120.96 มิลลิเมตร

│ │ │ │ │ │ │ │ │ │ │

ขนาดของโมดูล LCD78ความกว้างโมดูล 0.00 มม. ความสูงโมดูล 129.76 มม. ความหนาทั้งหมด 1.95 มม. โปรไฟล์ที่ค่อนข้างบางทําให้การออกแบบอุตสาหกรรมที่ทันสมัยมีลักษณะ

การประกอบแบบครบถ้วนด้วยการสัมผัส83ความกว้างการประกอบ.70 มม. ความสูงการประกอบ 141.20 มม. ความหนาทั้งหมด 3.20 มม. 1.25 มมเพิ่มเติมรองรับชั้นสัมผัสประกอบและปิดกระจกโดยไม่ต้องมีขนาดมากเกินไป

น้ําหนักจะถูกกําหนดขึ้นตามรายละเอียดของกระจกปกสุดท้าย และถูกปรับปรุงให้เหมาะกับการใช้งานที่พกพาได้

เครื่องเชื่อม FPCสายวงจรพิมพ์ยืดหยุ่น 39 ปิน หน่วยเชื่อมต่อที่คอมแพคต์ การเชื่อมต่อที่น่าเชื่อถือจากบอร์ดไปยังจอ

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

แผ่นสัมผัสความจุ

G+G การก่อสร้างกล่องครอบคลุม + เซนเซอร์ สถาปัตยกรรมกล่อง สองชั้นกระจกแยกกันที่ผูกด้วยสารติดตามที่โปร่งแสง ความทนทานสูงกว่าเทียบกับตัวแทนที่ใช้ฟิล์ม ความตอบสนองการสัมผัสสูงสุด

การสะสมของร่างกาย0ความหนาของกระจกปกคลุม.55 มม. แผ่นแผ่น OCA. กระจกเซ็นเซอร์ ITO. ความหนาของโมดูลสัมผัสทั้งหมด: 1.45 ± 0.10 มม. แข็งแรง แต่ถูกลง

การบูรณาการตัวควบคุมเครื่องควบคุมสัมผัส CST340 ในระบบชิป-ออน-ฟล็กซ์ หน่วยประมวลผลพิเศษอํานวยการคํานวณสัมผัสจากไมโครคอนโทรลเลอร์เจ้าภาพ อัตราการรายงานเฉพาะ 100 Hz การติดตามเรียบร้อย

ความสามารถหลายการสัมผัสการจําแนกสัมผัสพร้อมกัน 5 จุด การสนับสนุนการแสดงอาการที่ซับซ้อน การกดต่อมาเพื่อขยาย การหมุนสองนิ้ว การกดปุ่มหลายปุ่ม ความต้องการของอินเตอร์เฟซผู้ใช้งานที่ทันสมัยถูกตอบสนอง

อินเตอร์เฟซการสื่อสารโปรต็อกอลมาตรฐาน I2C เส้นเวลา SCL เส้นข้อมูล SDA ผลิตการสกัด INT สําหรับการแจ้งเหตุการณ์ เป็นที่เข้ากันได้กับไมโครคอนโทรลเลอร์และโปรเซสเซอร์แอปพลิเคชั่นที่ทันสมัย

ปริมาตรการทํางาน2.8V ถึง 3.3V ระยะไฟฟ้า -20°C ถึง +60°C อุณหภูมิการทํางาน < 10 mW พลังงานประจําการ ประสิทธิภาพสําหรับการออกแบบที่ใช้แบตเตอรี่

รางวัล

อินเตอร์เฟซและการส่งสัญญาณ

มาตรฐาน MIPI DSIอินเตอร์เฟซโปรเซสเซอร์อุตสาหกรรมเคลื่อนที่ 4 เลน - อินเตอร์เฟสการแสดงภาพแบบชุด. มาตรฐานอุตสาหกรรมสําหรับการเชื่อมต่อจอความเร็วสูง. การจดหมายความแตกต่าง. EMI ต่ํา. ความคุ้มกันเสียงที่แข็งแรง

เส้นทางข้อมูลคู่ความแตกต่าง D0, D1, D2, D3 สี่ช่องข้อมูลปานกลาง 1 Gbps ต่อเลนทั่วไป ความกว้างแบนด์เบดรวมเพียงพอสําหรับการอัพเดทแบบ Full HD+ 60 Hz กับความลึกสี 24 บิต

สถาปัตยกรรมนาฬิกาคู่ขีดจํากัด CLK การกําหนดเวลาแบบสอดคล้องกับแหล่ง การกําหนดเวลาระบบที่เรียบง่าย ไม่จําเป็นต้องจัดการความค่อนข้างซับซ้อน

การสั่งการ vs รูปแบบวีดีโอโหมดคําสั่งสําหรับการตั้งค่าเรจิสเตอร์ โหมดวีดีโอสําหรับการสตรีมปิกเซลในเวลาจริง การบูรณาการระบบที่ยืดหยุ่น ความสามารถภาพสติกพลังงานต่ํา

ราคาถูกมากราคาถูกมาก・゚??: ゚ ゚ราคาถูกมาก・゚??: ゚ ゚

คุณสมบัติไฟฟ้า

การให้บริการแกน (VDD)2.5V ขั้นต่ํา 3.3V แบบ 3.6V ขั้นสูงสุด พลังงานแบบแอนาล็อกสําหรับเครื่องแปลง DC-DC ภายในและวงจรมาตรฐาน การกํากับที่มั่นคงที่จําเป็นสําหรับการทํางานที่ไม่สับสน

การจัดส่ง I/O (IOVCC)1.65V ขั้นต่ํา. 1.8V แบบ. 3.3V สูงสุด. ความเหมาะสมระดับโลจิก. การเชื่อมต่อตรงกับ 1.8V หรือ 3.3V โฮสต์โปรเซสเซอร์โดยไม่ต้องการแปลงระดับ

โลเตจการขับขี่ประตูVGH: 11V แบบปกติ หน่วยขับประตูบวกสําหรับการสลับ TFT VGL: -7V แบบปกติ หน่วยขับประตูลบสําหรับการปิดพิกเซลอย่างสมบูรณ์แบบ ผลิตภายในโดยวงจรปั๊มชาร์จ

อิเล็กตรอนทั่วไป (VCOM)ความดันมาตรฐานที่สามารถปรับปรับได้ ระยะการปรับ -2V ถึง 0V ปรับปรับในโรงงานเพื่อให้มีการส่องส่องน้อยที่สุด ปรับในสนามเพื่อปรับปรุงเฉพาะการใช้งาน

การบริโภคปัจจุบันจะมีลักษณะขึ้นอยู่กับเนื้อหาของจอและการตั้งค่าแสงเบื้องหลัง

ระบบไฟหลัง

การตั้งค่า LED36 ไลด์สีขาวทั้งหมด สถาปัตยกรรมแสงขอบ ไฟนําแสงผ่านความกว้างของแผ่นทั้งหมดผ่านฟิล์มแสงแม่นยํา 18 สายไฟฟ้าขนาน 2 ซีรีย์ LED ต่อสาย

ความต้องการไฟฟ้าโลตติจ์ด้านหน้า: 11.2V ขั้นต่ํา 12.8V สูงสุด 12V จุดการออกแบบชื่อเสียง ไฟฟ้าด้านหน้า: 360 mA แบบสําหรับความสว่างเต็ม ไฟฟ้า LED แต่ละตัว: 20 mA

ผลประสิทธิภาพของแสง2000 cd/m2 แบบปกติกับ LCD และ CTP ในค้อนแสง สว่างพอสําหรับสภาพแวดล้อมภายในและภายนอกที่มีเงา อ่านได้ภายใต้สภาพสว่างของสํานักงานและสภาพแวดล้อมกลางวัน

ความเหมือนกันความสว่างที่เท่าเทียมกันอย่างน้อย 80% ทั่วพื้นที่ที่ใช้งาน ไม่มีจุดร้อนที่มองเห็น การส่องแสงอย่างต่อเนื่องเพื่อให้ดูเป็นมืออาชีพ

อายุยาว20ราคาอายุการใช้งาน LED 1,000 ชั่วโมง กําหนดเป็นการยึดความสว่าง 50% ที่ทํางานที่ 20 mA ต่อ LED อายุการใช้งานที่ยืดหยุ่นสามารถบรรลุได้ด้วยการลดปัจจุบันและการจัดการความร้อน

อินเตอร์เฟซควบคุมการเชื่อมต่อแอนโด 4 × LEDA. การเชื่อมต่อแคโตด 4 × LEDK. เส้นทางกระจายกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส

รางวัล

เวลาและการจัดการพลังงาน

กําหนดความต้องการใหม่การรีเซ็ตปิน RESX แบบทํางานต่ํา ขนาดความกว้างของอัมพวาสอย่างน้อย 1 ms ระยะเวลาการเริ่มต้น 5 ms หลังจากการปล่อย OTP ภายในโหลดข้อมูลการปรับขนาดโรงงาน การทํางานที่มั่นคงถูกรับประกันหลังจากการรีเซ็ตเสร็จสิ้น

การป้องกันผลกระทบการฉีกขาดการออกสัญญาณ TE จังหวะการร่วมกันของกรอบ MCU ประสานงานการอัพเดทความจํากับการอัพเดทจอ

ลําดับการเปิดต้องการการใช้ไฟฟ้าระยะหนึ่ง VDD1/HS_VCC ก่อน. VDD3 ต่อไป. ปล่อย RESX หลังการตั้งค่า. สาย MIPI ในภาวะ LP11 ระหว่างการเริ่มต้น. ขั้นต่ํา 50 ms ก่อนการส่งวีดีโอ120 ms จอพร้อมจากการใช้พลังงาน.

โหมดนอนการใส่คําสั่ง SLPIN การแสดงปิด การสัมผัสการใช้งานเป็นตัวเลือก การใช้พลังงานที่ลดลง การดําเนินการอย่างรวดเร็วสู่การทํางานอย่างเต็มที่ เหมาะสําหรับการประหยัดแบตเตอรี่ระหว่างการปฏิสัมพันธ์ของผู้ใช้

ลําดับการปิดไฟคําสั่ง SLPIN เริ่มต้น หยุดวีดีโอ ขั้นต่ํา 3 เฟรม ก่อนการตัดพลังงาน VDD3 ปิด VDD1/HS_VCC ปิด ป้องกันความเครียดไฟฟ้าและวัตถุภาพ

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

รายละเอียดสิ่งแวดล้อม

อุณหภูมิการทํางาน-20 °C ถึง +60 °C สําหรับทั้งฟังก์ชันจอและสัมผัส สามารถเริ่มต้นเย็น ไม่มีความต้องการในการปรับความหนาผสมความจําเพาะเต็มในช่วง

อุณหภูมิในการเก็บ-30 °C ถึง +70 °C ไม่ใช้งาน ระยะเวลาการใช้งานยืดหยุ่นในการขนส่งและโกดัง

ความชื้นRH สูงสุด 90% ไม่ปรับความหนาว สะดวกกับสภาพแวดล้อมอุณหภูมิ

ความทนทานต่อการกระแทกทางความร้อนผ่านการตรวจสอบ 10 จังหวะ การเผชิญหน้ากับ -20 องศาเซลเซียส 30 นาที การเปลี่ยนไป +60 องศาเซลเซียส 30 นาที การทดสอบสแตติก ไม่มีความผิดพลาดทางกล ไม่มีการลดลงของผลงาน

การทํางานในอุณหภูมิสูง+60 องศาเซลเซียส การทํางานต่อเนื่อง ยืนยัน 96 ชั่วโมง ไม่มีภาพติด ไม่มีการเปลี่ยนแปลงสี

การทํางานในอุณหภูมิต่ํา-20 องศาเซลเซียส ใช้งานได้นาน 96 ชั่วโมง ระยะเวลาตอบสนองตามรายละเอียด การสัมผัสทํางาน

การเก็บรักษาอุณหภูมิสูงการเก็บรักษาที่อุณหภูมิ +70 องศาเซลเซียส การเผชิญหน้า 96 ชั่วโมง ต้องการการตรวจสอบการทํางานหลังการทดสอบ

การเก็บรักษาอุณหภูมิต่ําการเก็บรักษาในอุณหภูมิ -30 องศาเซลเซียส การเผชิญหน้า 96 ชั่วโมง ไม่มีความเสียหายทางกายภาพ ไม่มีการประทับใจ

การเก็บความชื้น50 องศาเซลเซียส 90% RH การเผชิญหน้า 96 ชั่วโมง ไม่มีการสร้าง Bubble ไม่มีการปลดกระจก

รางวัล

การประกันคุณภาพ

การทดสอบการทํางานการทดสอบไฟฟ้า 100% การตรวจสอบความบกพร่องของพิกเซล การตรวจสอบพิกเซลสัมผัส การวัดความเป็นเดียวกันของแสงสว่าง

การตรวจสอบความน่าเชื่อถืออุณหภูมิจักรยาน การกระแทกทางกล การต่อต้านการสั่นแรง ความต้านทาน ESD การทดสอบการตกตามความต้องการการใช้งาน

หลักเกณฑ์การรับไม่มีความอดทนสําหรับส่วนที่หายไป ไม่มีสั้นไฟฟ้า ไม่มีส่วนที่ไม่ชัดเจน ไม่มีสภาพที่ไม่แสดง ไม่มีรูปแบบการแสดงที่ผิดปกติ ไม่มีการรั่วไหลของคริสตัลเหลว

ความสอดคล้องการผลิตวัสดุไร้หมูทั่วไป สอดคล้องกับกฎหมาย RoHS 2011/65/EU การจํากัดสารของ REACH ถูกปฏิบัติตาม การรับรองความรับผิดชอบต่อสิ่งแวดล้อม

งงงง

แนวทางการบูรณาการ

การบูรณาการทางกลแนะนําการสนับสนุนการติดตั้ง 4 ด้าน หลีกเลี่ยงภาระที่มุ่งเน้นในพื้นที่ศูนย์กลาง รักษาระยะว่างขั้นต่ํา 0.5 มม.

การจัดการความร้อนต้องการการออกแบบเส้นทางการระบายความร้อน LED อุณหภูมิการเชื่อมต่อสูงสุด 85 °C พื้นที่ทองแดงหรือช่องทางความร้อนในบริเวณ PCB LED anode อุณหภูมิบริเวณสําหรับห้องปิด

การออกแบบไฟฟ้าแผนพื้นที่แยกสําหรับดิจิทัลและแอนาล็อกแนะนํา การติดพื้นดาวที่เข้าพลังงาน ความยาว MIPI ติดตามภายใน 5 มิลลิเมตร ความขัดแย้ง 100 Ωการป้องกันสําหรับแอพลิเคชั่นที่มีความรู้สึกต่อ EMI.

การบูรณาการซอฟต์แวร์ต้องการลําดับการเริ่มต้นของ Himax HX8399C มีเอกสารชุดคําสั่งที่พร้อม มีความสามารถในการอัพเดทฟอร์มแวร์เครื่องควบคุมด้วยการสัมผัสผ่าน I2C ห้องสมุดการจํานองการแสดงอิทธิพลที่มีจาก CST

การพิจารณาของค้อนแสงสามารถปรับแต่งเลนส์ปกได้. ตัวเลือกการเคลือบ AR. การรักษาพื้นผิว AG. เครื่องกรองความเป็นส่วนตัว. การตัดและรูปร่างตามสั่ง. ติดต่อโรงงานสําหรับบริการการผูกสายตา

รางวัล

การใช้งาน

อุปกรณ์การวินิจฉัยทางการแพทย์มือถือ ป้ายติดตามผู้ป่วย ระบบฉายเสียงพกพา เครื่องควบคุมกระบวนการอุตสาหกรรม แท็บเล็ตบริการสนาม แผ่นควบคุมที่บ้านฉลาดอินเตอร์เฟซอัตโนมัติอาคารอุปกรณ์การทดสอบและวัด อุปกรณ์ปลายทางจุดขายที่เคลื่อนไหว อุปกรณ์มือถือสําหรับบริหารสินค้า คีย์พาดระบบรักษาความปลอดภัย จอแสดงผลการขายหลังรถยนต์ อุปกรณ์การนําทางทางทางเรือคิออสก์กลางแจ้งที่มีร่มอิเล็กทรอนิกส์ทางการศึกษา โปรโตทายและพัฒนาแพลตฟอร์ม

รางวัล
