รายละเอียดสินค้า

ผู้ผลิตผลิตหน้าจอ LCD ขนาด 5 นิ้ว 720*1280 หน้าจอ LCD หน้าจอสัมผัสแบบคาปาซิทีฟสำหรับอุปกรณ์มือถือ

ผลิตภัณฑ์

ผู้ผลิตผลิตหน้าจอ LCD ขนาด 5 นิ้ว 720*1280 หน้าจอ LCD หน้าจอสัมผัสแบบคาปาซิทีฟสำหรับอุปกรณ์มือถือ

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16 วัน
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น กวางตุ้ง

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

ISO9001 IS014001 IATF16949

หมายเลขรุ่น

TXW550039N0-CTP

เอกสาร

เน้น:

หน้าจอ LCD ขนาด 5 นิ้วพร้อมระบบสัมผัสแบบคาปาซิทีฟ

จอ LCD 720X1280 tft

หน้าจอแสดงผล LCD สำหรับอุปกรณ์มือถือ

คําอธิบายสินค้า

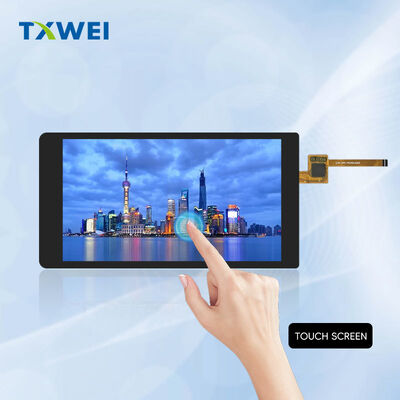

TXW550039N0-CTP 5.5" HD+ IPS Display พร้อมการสัมผัสแบบจุ

◆?? ◆

ภาพรวมสินค้า

TXW550039N0-CTP ส่งมอบการแก้ไขภาพและปฏิสัมพันธ์ที่สมบูรณ์แบบในรูปแบบ 5.5-inch compactโมดูลบูรณาการนี้รวมกัน IPS LCD ที่มีประสิทธิภาพสูง กับปานีลสัมผัสที่ตอบสนอง, ออกแบบให้กับการใช้งานที่ติดตั้งที่ต้องการซึ่งคุณภาพการแสดงและประสบการณ์ผู้ใช้งานขับเคลื่อนความสําเร็จของสินค้า

ผลิตโดย Shenzhen Tianxianwei Technology โมดูลจอนี้เป้าหมายอุปกรณ์พกพา อินเตอร์เฟซอุตสาหกรรมและอิเล็กทรอนิกส์ผู้บริโภคที่ต้องการการปฏิสัมพันธ์สัมผัสที่น่าเชื่อถือและภาพที่สดใส.

งงงงงงงงงงงงงงงงง

เทคโนโลยีการแสดง

ความเป็นเลิศของกลุ่ม IPSเทคโนโลยี In-Plane Switching กําจัดการเปลี่ยนสีและการสูญเสียความแตกต่างที่มักจะพบได้ในแผ่น TN แบบปกติ โมเลกุลคริสตัลเหลวหมุนขนานกับพื้นฐานการรักษาผลงานทางออนไลน์ที่สม่ําเสมอในทุกทิศทางการดู.

ปกติจะดําเนินการแบบมืดพิกเซลเป็นสีดําโดยปกติเมื่อไม่มีพลังงาน สถาปัตยกรรมนี้บรรลุระดับสีดําที่ลึกกว่า, อัตราความแตกต่างที่ดีกว่า, และลดการรั่วไหลของแสงเมื่อเทียบกับตัวแทนสีขาวปกติอินเตอร์เฟซผู้ใช้งานมืดได้ประโยชน์จากประสิทธิภาพการใช้พลังงานที่เพิ่มขึ้น.

แอคทีฟ แมตริกซ์ไดรฟ์ทรานซิสเตอร์แผ่นบางแต่ละตัวควบคุมพิกเซลแต่ละตัวอย่างอย่างอิสระ ไม่มีอุปกรณ์อิเล็กทรอนด์ร่วมกัน ไม่มีการขัดแย้งการเคลื่อนไหว การแสดงภาพที่คมชัดและแม่นยําสําหรับเนื้อหาสแตตติกและกราฟิกแบบไดนามิก

รางวัล

ความละเอียดและคุณภาพภาพภาพ

ความละเอียด HD+720 พิกเซลในแนวราบ 1280 พิกเซลในแนวตั้ง อัตราส่วนของ 9:16 ปรับปรุงการใช้งานแบบรูปแบบ

โครงสร้างพิกเซลเส้น RGBการจัดเรียง subpixel RGB แบบตั้ง การผสมผสานสีธรรมชาติในระยะทางการดูมาตรฐาน เหมาะสําหรับการถ่ายภาพภาพ, การจีบภาพข้อมูล และการใช้งานอินเตอร์เฟซที่มีความสําคัญต่อสี

ขนาดพิกเซล94.5 ไมโครเมตร ทั้งแนวราบและแนวตั้ง ประมาณ 269 พิกเซลต่อนิ้ว การแสดงลักษณะเรียบร้อย ความสามารถอ่านตัวอักษรที่ชัดเจน

พื้นที่ชมที่ทํางาน68ความกว้าง.04 มิลลิเมตร × ความสูง 120.96 มิลลิเมตร

│ │ │ │ │ │ │ │ │ │ │ │ │

ขนาดของโมดูล LCD71ความกว้างโมดูล 0.04 มม ความสูงโมดูล 129.56 มม ความหนาทั้งหมด 1.65 มม โปรไฟล์บางอย่างยิ่งสําหรับการบูรณาการการออกแบบอุตสาหกรรมที่ทันสมัย

การประกอบแบบครบถ้วนด้วยการสัมผัส76ความกว้างการประกอบ 0.00 มม. ความสูงการประกอบ 143.46 มม. ความหนาทั้งหมด 2.81 มม. 1.16 มมเพิ่มเติมรองรับชั้นสัมผัสแบบจุได้โดยไม่ต้องมีขนาดมากเกินไป

น้ําหนักปรับปรุงให้เหมาะกับการใช้งานที่พกพาได้ สิทธิพิเศษสุดท้ายที่กําหนดโดยการเลือกกระจกปก

เครื่องเชื่อมวงจรยืดหยุ่นFPC 25 ปินสําหรับสัญญาณจอ FPC 6 ปินสําหรับอินเตอร์เฟซสัมผัส การเชื่อมโยงที่คอมแพคตและน่าเชื่อถือ สามารถใช้กับกระบวนการประกอบอัตโนมัติ

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

แผ่นสัมผัสความจุ

G+F+F สถาปัตยกรรมหลังคา กระจก + ฟิล์ม + ฟิล์ม การสร้างโครงสร้างสามชั้นที่มีการผสมผสานที่ใสด้วยสายตา ความทนทานที่ประหยัด ผลงานการสัมผัสที่ตอบสนอง

เครื่องควบคุมสัมผัสFT5436DQQ วงจรบูรณาการ การประมวลผลสัมผัสพิเศษ อัตราการรายงาน 100 Hz เป็นปกติ การติดตามการแสดงอาการที่เรียบง่าย ความยุ่งยากของโปรเซสเซอร์โฮสต์ต่ํา

ความสามารถหลายการสัมผัสการตรวจจับพร้อมกัน 5 จุด การจําแนกการแสดงอาการที่ซับซ้อน การขยายขนาดในการกด การหมุน 2 นิ้ว การควบคุมเกมหลายนิ้ว ความต้องการอินเตอร์เฟซที่ทันสมัยสนับสนุนเต็มที่

โปรต็อกอลการสื่อสารอินเตอร์เฟซมาตรฐาน I2C นาฬิกา SCL ในระดับ 400 kHz โดยทั่วไป ข้อมูล SDA สองทิศ การตัดผลิต INT สําหรับการแจ้ง host ที่ขับเคลื่อนด้วยเหตุการณ์ การควบคุมการรีเซ็ต RST สําหรับการฟื้นฟูการเริ่มต้น

คุณสมบัติไฟฟ้า2ระยะการทํางาน.8V ถึง 3.3V. 1.8V ทางเลือกอินเตอร์เฟซโลจิก อุณหภูมิการทํางาน -20 °C ถึง +60 °C. < 5 mW กําลังการทํางานทั่วไป ประสิทธิภาพสําหรับการออกแบบที่ใช้แบตเตอรี่

ราคาถูกมากราคาถูกมาก・゚??: ゚ ゚ราคาถูกมาก・゚??: ゚ ゚

สถาปัตยกรรมอินเตอร์เฟซ

มาตรฐาน MIPI DSIอินเตอร์เฟซโปรเซสเซอร์อุตสาหกรรมเคลื่อนที่ 4 เลน สัญญาณความแตกต่างความเร็วสูงตามมาตรฐานของอุตสาหกรรม ความขัดแย้งทางแม่เหล็กไฟฟ้าต่ํา ความคุ้มกันเสียงที่แข็งแกร่งสําหรับสภาพแวดล้อมที่ต้องการ

เส้นทางข้อมูลคู่ความแตกต่าง D0, D1, D2, D3 สี่ช่อง paralel ความกว้างแบนด์บานด์รวมรองรับการอัพเดท 60 Hz ในความละเอียดพื้นบ้านที่มีความลึกสี 24 บิต

การกระจายนาฬิกาคู่ความแตกต่าง CLK สถาปัตยกรรมที่สมองกับแหล่ง การออกแบบเวลาระบบที่เรียบง่าย ไม่จําเป็นต้องมีการจับคู่ skew ที่ซับซ้อนระหว่างเส้นทางข้อมูล

โหมดพลังงานต่ําLP11, LP10, LP00 รัฐการสนับสนุน อุตรา-พลังงานต่ํา สเต็ปไดบาย ตื่นเร็วจากการหลับ ขยายอายุการใช้งานของแบตเตอรี่สําหรับแอพลิเคชั่นมือถือ

รูปแบบการสั่งการและวิดีโอโหมดคําสั่งสําหรับการตั้งค่าเรจิสเตอร์และภาพสติก โหมดวิดีโอสําหรับการสตรีมในเวลาจริง การบูรณาการระบบที่ยืดหยุ่น ตัวเลือกเลี่ยงแฟรมบัฟเฟอร์

ง ┃ รายละเอียดไฟฟ้า

ความดันไฟฟ้า I/O (IOVCC)1.65V ขั้นต่ํา. 1.8V แบบ. 2.0V สูงสุด. ความเหมาะสมของระดับโลจิกกับโปรเซสเซอร์แอปพลิเคชั่นที่ทันสมัย. การเชื่อมต่อโดยตรงโดยไม่ต้องแปลงระดับสําหรับระบบ 1.8V

ความดันไฟฟ้าแบบแอนาล็อก (VCI)2ขั้นต่ํา.5V. 2.8V แบบ. 3.3V สูงสุด. พลังงานขับเคลื่อนจอหลัก การกําหนดที่มั่นคงที่จําเป็นสําหรับการทํางานที่ไม่สับสน

การบริโภคปัจจุบันปัจจุบันทํางานขึ้นอยู่กับเนื้อหาของจอและการตั้งค่าแสงเบื้องหลัง ปัจจุบันในโหมดหลับลดให้น้อยที่สุดเพื่ออนุรักษ์แบตเตอรี่ คุณลักษณะรายละเอียดมีให้ตามคําขอ

การสร้าง Gate Driveวงจรปั๊มชาร์จภายในผลิตแรงดันการสลับ TFT รีลบวกและลบที่มาจากการเข้าไฟฟ้าเดียว ไม่จําเป็นต้องใช้ไฟฟ้าระดับความดันสูงภายนอก

รางวัล

ระบบไฟหลัง

การตั้งค่า LED14 ไลด์สีขาวในการจัดเรียงเรียงคู่กันแบบชุด สถาปัตยกรรมออปติกที่ส่องแสงขอบ แผ่นนําแสงแม่นยํา ฟิล์มปรับความสว่าง

ปริมาตรไฟฟ้าความดันด้านหน้า: ขั้นต่ํา 19.6V. สูงสุด 22.4V. กระแสการทํางานทั่วไป 40 mA. การขับเคลื่อนกระแสไฟคงที่แนะนําสําหรับความสว่างแบบเดียวกัน

ผลประสิทธิภาพของแสงเฉพาะเจาะจงที่จะกําหนดด้วยสตัคออปติกที่ครบถ้วน ค่าเฉพาะที่มีให้ได้ตามคําขอสําหรับแนวทางการออกแบบ

อายุการใช้งาน30ราคา LED 1,000 ชั่วโมง กําหนดเป็นการยึดความสว่าง 50% ที่ 20 mA ต่อ LED ระยะเวลาการใช้งานที่ยืดหยุ่นสามารถบรรลุได้ด้วยการลดปัจจุบันและการจัดการความร้อน

อินเตอร์เฟซควบคุมการเชื่อมต่อแอนโด LEDA การเชื่อมต่อแคธอด LEDK ปรับความมืด PWM รองรับการปรับกระแสอานาล็อก

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

เวลาและการควบคุม

เปลี่ยนสถาปัตยกรรมปิน RESET เติมทํางานต่ํา ขั้นต่ํา 10 ไมโครวินาที อัตราการเริ่มต้น 120 มิลลิสกอนด์ ระยะเวลาเครื่องภายในรัฐ การตั้งค่าการเปิดไฟ การบรรจุปารามิเตอร์ OTP ในระหว่างการเริ่มต้น

สัญญาณการทําลายTE output pulse ชี้แจงขอบกรอบ โฮสต์ synchronization สําหรับการอัพเดทแบบไม่ขาดน้ําตา สําคัญสําหรับการอനിമേഷൻและเนื้อหาวีดีโอที่เรียบร้อย

การเรียงลําดับพลังงานIOVCC และ VCI แอพลิเคชั่นออเดอร์ยืดหยุ่น ปล่อย RESET หลังการเสถียรภาพการจําหน่าย ความช้า 15 มิลลิวินาที ก่อนการยอมรับคําสั่ง แสดงสัญญาณพร้อมหลังจากการเริ่มต้น

การจัดการภาวะหลับสั่งสล็อปอินสําหรับการรอพลังงานต่ํา สั่งสล็อปเอาท์สําหรับการทํางานปกติ การเปลี่ยนสภาพอย่างรวดเร็ว การเก็บสถานการณ์เป็นตัวเลือก

รางวัล

ความแข็งแกร่งต่อสิ่งแวดล้อม

อุณหภูมิการทํางาน-20°C ถึง +60°C สําหรับการแสดงและการสัมผัส สามารถเริ่มต้นเย็นได้ มีมาตรฐานการดําเนินงานทั้งหมด

สภาพการเก็บรักษา-30 °C ถึง +70 °C ไม่ทํางาน ความชื้นสัมพันธ์ 20% ถึง 90% ความมั่นคงในชั้นวางสินค้า

การตรวจสอบการกระแทกทางความร้อนการทดสอบ 10 รอบ การเผชิญกับอุณหภูมิ -20 องศาเซลเซียส 30 นาที การเผชิญกับอุณหภูมิ +60 องศาเซลเซียส 30 นาที

การทํางานในอุณหภูมิสูง+60 องศาเซลเซียส การทํางานต่อเนื่อง ยืนยัน 96 ชั่วโมง ไม่มีภาพติด ไม่มีการเปลี่ยนแปลงสี การตอบสนองการสัมผัสยังคง

การทํางานในอุณหภูมิต่ํา-20 องศาเซลเซียส ใช้งานได้นาน 96 ชั่วโมง ระยะเวลาตอบสนองตามรายละเอียด การสัมผัสทํางานได้ตลอด

ความทนทานต่อความชื้น50 องศาเซลเซียส ความชื้นสัมพันธ์ 90% การเผชิญหน้า 96 ชั่วโมง ไม่มีการสร้าง Bubble ไม่มีการปรับลม

งงงง

การประกันคุณภาพ

การทดสอบการผลิตการตรวจสอบไฟฟ้า 100% การตรวจสอบความบกพร่องของพิกเซลตามมาตรฐานของอุตสาหกรรม การรับรองความเป็นเส้นตรงของพิกเซลสัมผัส การวัดความเหมือนกันของแสงเบื้องหลัง

การตรวจสอบความน่าเชื่อถือหมุนเวียนอุณหภูมิตาม IEC 60068-2-14 ช็อคกลไกตาม IEC 60068-2-27 ความต้านทานการสั่นตาม IEC 60068-2-6 ความต้านทาน ESD ตาม IEC 61000-4-2

มาตรฐานการยอมรับไม่มีความอดทนสําหรับส่วนที่หายไป ไม่มีสั้นไฟฟ้า ไม่มีส่วนที่ไม่ชัดเจน ไม่มีสภาพที่ไม่แสดง ไม่มีรูปแบบการแสดงที่ผิดปกติ ไม่มีการรั่วไหลของคริสตัลเหลว

ความสอดคล้องกับสิ่งแวดล้อมวัสดุไร้หมูทั่วไป. RoHS Directive 2011/65/EU ตรง. การจํากัดสารของ REACH ถูกปฏิบัติ. การผลิตที่มีความรับผิดชอบได้รับการรับรอง

รางวัล

แนวทางการบูรณาการ

การติดตั้งกลแนะนําการสนับสนุน 4 ด้าน หลีกเลี่ยงการบรรทุกจุดบนพื้นที่ทํางาน รักษาความสะอาดต่อองค์ประกอบที่นําไฟ ESD ป้องกันจําเป็นระหว่างการจัดการ

การออกแบบความร้อนติดตามอุณหภูมิการเชื่อมต่อ LED เส้นทางการระบายความร้อนผ่าน PCB การยกระดับพื้นที่ทองแดงในภูมิภาค anode

การวางระบบไฟฟ้าระบบพื้นที่แบบอนาล็อกและดิจิตอลแยกกัน การตั้งพื้นที่ดาราในการเข้าพลังงาน การจับคู่ความยาวเส้นทาง MIPI ความขัดแย้ง 100 โอม การป้องกันสําหรับการใช้งานที่มีความรู้สึกต่อ EMI

การบูรณาการซอฟต์แวร์ตําแหน่งการเริ่มต้น Sitronix ST7703 เอกสารชุดคําสั่งมีอยู่ การปรับปรุงฟอร์มแวร์ด้วยการสัมผัสผ่าน I2C ห้องสมุดการแสดงอาการจาก FocalTech

การปรับแต่งทางออปติกรูปแบบและความหนาของเลนส์ปกปิด การเคลือบกันการสะท้อนแสง การรักษาพื้นผิวกันแสงสว่าง การบูรณาการกรองความเป็นส่วนตัว การเปิดและการตัดตามสั่ง บริการผูก оптика มีให้บริการ

รางวัล

การใช้งานเป้าหมาย

อุปกรณ์การแพทย์พกพา ทอร์มิเนลมืออุตสาหกรรม อุปกรณ์การทดสอบมือถือ แผ่นควบคุมบ้านฉลาด อินเตอร์เฟซอัตโนมัติอาคาร คีย์พัดระบบรักษาความปลอดภัย ทอร์มิเนลจุดขายระบบจัดการคลังสินค้าอิเล็กทรอนิกส์ทางการศึกษา แพลตฟอร์มการพัฒนา อุปกรณ์อุปโภคผู้บริโภค เครื่องแสดงสินค้าภายในตลาดรถยนต์ อุปกรณ์เครื่องมือทางเรือ อุปกรณ์พกพาภายนอก

รางวัล

ข้อมูลการสั่งซื้อ

การกําหนดแบบTXW550039N0-CTP

ผู้ผลิตเชียงราย Tianxianwei เทคโนโลยี จํากัด

การมีตัวอย่างตัวอย่างวิศวกรรมโดยทั่วไป 2-3 สัปดาห์ เวลานําการผลิต 4-6 สัปดาห์มาตรฐาน ราคาปริมาณต่อรองจาก 1,000 ชิ้นต่อปี

บริการปรับแต่งรูปแบบและความหนาของกระจกครอบคลุม การพิมพ์โลโก้และการแบรนด์ ความสว่างและการเลือก ความยาวของ FPC และตําแหน่งของเครื่องเชื่อม การปรับปรุงความแรงงานของอินเตอร์เฟส การปรับปรุงฟอร์มแวร์การสัมผัสการเชื่อมต่อทางแสงกับเลนส์ปกตามสั่งการสนับสนุนการรับรองกฎหมาย
