รายละเอียดสินค้า

5หน้าจอ LCD ขนาด.5 นิ้ว 1080X1920TFT หน้าจอตั้ง MIPI อินเตอร์เฟซที่มีหน้าจอ LCD ขนาด 5.5 นิ้ว

ผลิตภัณฑ์

5หน้าจอ LCD ขนาด.5 นิ้ว 1080X1920TFT หน้าจอตั้ง MIPI อินเตอร์เฟซที่มีหน้าจอ LCD ขนาด 5.5 นิ้ว

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16 วัน
วิธีการชำระเงิน:	L/C,D/A,D/P,T/T
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น กวางตุ้ง

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

ISO9001 IS014001 IATF16949

หมายเลขรุ่น

TXW550052N0-AS

เอกสาร

เน้น:

5จอ LCD TFT ขนาด 0.5 นิ้ว

หน้าจอ LCD อินเทอร์เฟซ MIPI

1080X1920 หน้าจอสัมผัสแนวตั้ง

คําอธิบายสินค้า

TXW550052N0-AS

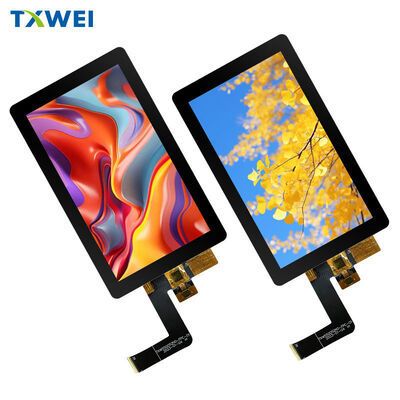

5.46" Full HD IPS LCD Display Module ระบบการแสดงภาพ

พร้อมแผ่นสัมผัสจุขนาดรวม

◆ ◆ประเด็นสําคัญของสินค้า◆ ◆

ประสบการณ์ทางสายตาระดับพรีเมียมที่นํามาโดยเทคโนโลยี IPS ที่ทันสมัย

โมดูลจอขนาด 5.46 นิ้วนี้มีลักษณะที่น่าทึ่ง1080 × 1920 Full HDการแก้ไข16.7 ล้านสีสําหรับภาพที่จริงจัง

การมองเห็นที่กว้างเกิน

178°มุมมองจากทุกทิศทาง ไม่มีการเปลี่ยนแปลงสี ไม่มีการสูญเสียความแตกต่าง

การบูรณาการสัมผัสแบบเรียบร้อย

G+F+Fโครงสร้างจุลภาพหลายชั้นที่มีกูดีซ์ GT911เครื่องควบคุมรับประกันผลงาน multi-touch ที่ตอบสนองและแม่นยํา สําหรับการปฏิสัมพันธ์ของผู้ใช้งานที่เข้าใจได้ทั่วพื้นผิวที่ใช้งานทั้งหมด

▌ ▌รายละเอียดหลัก▌ ▌

การตั้งค่าการแสดง

มาตรการพื้นที่แสดงสินค้า68.04 มิลลิเมตร × 120.96 มิลลิเมตรด้วย1080 × RGB × 1920การจัดวางพิกเซลในรูปเส้น

การออกแบบพิกเซลสแควร์

63 μm × 63 μmพิกเซลปิชช์ให้ภาพมีคุณภาพเท่ากัน โดยไม่มีการบิดเบือน

การแสดงสี

16.7 ล้านสีที่สามารถเลือกด้วยโปรแกรม

การ มอง ความ เสรีภาพ

ทั้งหมด 0:00การสนับสนุนทิศทาง มุมมองที่ดีที่สุด 360 องศา

เทคโนโลยีที่ผ่านการพิสูจน์

Himax HX8399-CIC ไดรเวอร์ที่ผ่านการพิสูจน์ในอุตสาหกรรม

รางวัล

อินเตอร์เฟซและการเชื่อมต่อ

อินเตอร์เฟซ MIPI DSI ความเร็วสูงที่ทันสมัยกับสถาปัตยกรรมการส่งสัญญาณความแตกต่าง 4 เลน

เครื่องเชื่อม FPC 39 ปิน ให้การบูรณาการระบบครบวงจร ผ่านโปรโตคอล MIPI มาตรฐานของอุตสาหกรรมทําให้การออกแบบเคเบิลบางและการวางแผน PCB ที่เรียบง่ายกว่าเมื่อเทียบกับการแก้ไข RGB แบบปานกลาง.

การจัดส่งพลังงานอย่างแข็งแรง

จุดพื้นที่หลายประกันความสามารถอ้างอิงคงที่ทั่วระบบ1.8Vด้วย1.65V ~ 3.3Vความอดทนสําหรับความสอดคล้องกับโปรเซสเซอร์โฮสต์ที่ยืดหยุ่น±4.8V ~ ±6.0Vระยะการสัมผัส3.3Vแรงไฟฟ้าผ่านปิน CTP_VCC ระบบ Backlight เชื่อมต่อผ่าน LEDA Anode และ LEDK Cathode ทิมินัลที่ตั้ง

การส่งข้อมูลความเร็วสูง

จํานวน 5 คู่ความแตกต่างจัดการการสื่อสาร MIPI:คล็อคเลน (CLKP/CLKN) ทําสynchronize การถ่ายทอดข้อมูล ในขณะที่สี่เส้นทางข้อมูล (D0 ถึง D3) ขนส่งพิกเซลสตรีมที่บรรจุด้วยความกว้างขวางความถี่สูง ด้วยการขัดขวางทางไฟฟ้าแม่เหล็กอย่างน้อย.

สถาปัตยกรรมควบคุมที่ฉลาด

การตั้งค่าใหม่แบบ Active-low ทําให้การฟื้นฟูฮาร์ดแวร์สามารถทํางานได้ สัญญาณ TE ทําสynchronize การอัพเดทความจํากรอบ เพื่อป้องกันการฉีกงานศิลปะ ผลิต PWM เชื่อมต่อกับไดรเวอร์ LED ภายนอกเพื่อควบคุมความสดใสอย่างแม่นยําระบบย่อยการสัมผัสสื่อสารผ่านบัส I2C (CTP_SCL/CTP_SDA) ด้วยสายตัด (CTP_INT) และรีเซ็ต (CTP_RST) ที่ได้รับการมอบหมายเพื่อการจัดการเหตุการณ์อย่างมีประสิทธิภาพ.

● ● ●ระบบไฟหลัง● ● ●

แอเร่ LED Edge-Lit พร้อม LED ขาวประสิทธิภาพสูง 15 ดวง

การจัดตั้งแสงขอบที่ซับซ้อน ให้แสงสว่างแบบเรียบร้อยทั่วพื้นที่แสดงภาพที่ใช้งานทั้งหมด โดยมีการลงโทษความหนาอย่างน้อย

คุณสมบัติไฟฟ้า

ความดันต่อหน้าทํางานระหว่าง28V ~ 32Vด้วย60 mAกระแสไฟฟ้าทั่วไปต่อสาย

ประสิทธิภาพทางแสง

การประกอบ LCD และแผ่นสัมผัสรวมกัน1100 cd/m2ความสว่างแบบที่มี≥ 85%ความเท่าเทียมกันในพื้นที่การดู

ความ น่า เชื่อถือ ใน ระยะ ยาว

ระดับอายุ LED30,000 ชั่วโมงความสว่าง 50% เมื่อทํางานที่ 20mA ต่อ LED ความแรงสูงกว่าจะลดอายุการใช้งานอย่างสัดส่วน

รางวัลมิติทางกายภาพรางวัล

คอมแพคต์ฟอร์มแฟคเตอร์สําหรับการใช้งานที่จํากัดพื้นที่

ขนาดของโมดูล LCD70.04 มิลลิเมตร × 128.29 มิลลิเมตร × 1.68 มิลลิเมตร(ความกว้าง × ความสูง × ความหนา)

การประชุมรวม

ด้วยแผ่นสัมผัสจุจุติดตั้ง ขนาดรวมกลายเป็น85.00 มิลลิเมตร × 140.36 มิลลิเมตร × 2.91 มิลลิเมตร.

การ สร้าง ที่ น้อย

รายละเอียดน้ําหนักที่จะกําหนดขึ้นบนพื้นฐานของการตั้งค่าสุดท้ายและส่วนประกอบ optional

★ ★ ★การจัดอันดับสิ่งแวดล้อม★ ★ ★

ระยะอุณหภูมิการทํางานที่ขยายออกไปสําหรับการใช้งานที่ต้องการ

โมดูลทํางานอย่างน่าเชื่อถือจาก-20°C ถึง +70°Cมีความทนทานต่อความชื้น20% ~ 90% RHไม่กระชับ

สภาพการเก็บรักษาที่ปลอดภัย

ระยะความร้อนในการเก็บรักษาที่ขยาย-30°C ถึง +80°Cการรักษาความชื้นที่จํากัดเดียวกัน

รางวัล

การประกันความน่าเชื่อถือ

รางวัล

หลักเกณฑ์การยอมรับที่เข้มงวด
ไม่มีความบกพร่องทางการทํางานที่อนุญาต รวมถึงส่วนที่ขาดหาย การใช้ไฟฟ้าสั้น หรือการทําลายความชัดเจนของจอ ไม่มีการรั่วไหลของคริสตัลเหลวในทุกสภาพการทดสอบความผิดปกติที่ต้องห้ามรวมถึงการสร้างกระบอกในอุณหภูมิต่ํา, การปลดผนึกปลาย, ผลรุ้งกรอบ, หรือการลดลงของผลประกอบการทางออนไลน์ หลังการรับรองความเครียด
รางวัลระยะเวลาและลําดับพลังงานรางวัลลําดับการเริ่มต้นที่สําคัญสําหรับการทํางานของไดรเวอร์ที่น่าเชื่อถือ
วงจรบูรณาการขับ Himax HX8399-C ต้องการการเรียงลําดับพลังงานที่แม่นยํา เพื่อรับรองการเริ่มต้นที่เหมาะสม และป้องกันความเสียหายที่เกิดขึ้นกับเครื่องผลิตแรงกดภายใน
ขั้นตอนการเปิดไฟ
อย่างแรก, ปรับความมั่นคงของ VDD1 และ HS_VCC สาธิตโลจิก, การรักษาความมั่นคงสําหรับขั้นต่ํา1msก่อนที่จะดําเนินการ. ต่อไป, เริ่มใช้งาน VSP และ VSN แอนาล็อกไฟฟ้าที่มีความต้องการการช้าระยะ 0 จากขั้นตอนที่แล้ว. จากนั้นยืนยันสัญญาณรีเซ็ทฮาร์ดแวร์ RESX ต่ําสําหรับระยะเวลาที่เกิน1msหลังจากการเสถียรภาพของปั๊มเสร็จสิ้น การตั้งค่าข้อมูล MIPI และเส้นเวลาทั้งหมดเป็นภาวะพลังงานต่ํา LP-11 ก่อนที่จะปล่อยการรีเซ็ต> 50msก่อนที่จะส่งคําสั่งการเริ่มต้น ออกคําสั่ง SLPOUT เพื่อออกจากโหมดนอน รอขั้นต่ํา120msหลัง SLPOUT ก่อนส่งคําสั่งการเปิดตัว Display DISPON สุดท้ายเริ่มการถ่ายทอดแพ็คเก็ตวีดีโอ MIPI โดยไม่จํากัดเวลาสูงสุด
ลําดับการปิดไฟที่ควบคุมได้
เปลี่ยนลําดับการเปิดใช้งานด้วย≥20μsความช้าระหว่างแต่ละระยะการปิดไฟฟ้า เพื่อป้องกันปรากฏการณ์การเก็บภาพและรับประกันการป้องกันผู้ขับรถอย่างสมบูรณ์
รางวัลการแสดงผลทางสายตารางวัลการวัดอัตราความแตกต่าง
CR = L255 / L0
โดยที่ L255 เป็นการวัดความสว่างในระดับสีเทา 255 (สีขาวเต็ม) และ L0 เป็นการวัดความสว่างในระดับสีเทา 0 (สีดําเต็ม)
ลักษณะการตอบสนองแบบไดนามิก
เวลาขึ้น (ตัน) วัดการเปลี่ยนจาก 10% เป็น 90% ของการตอบสนองทางออปติก เวลาตก (ทอฟ) วัดการเปลี่ยนจาก 90% เป็น 10% ของการตอบสนองทางออปติก
โปรต็อกอลการวัดแบบมาตรฐาน
การแสดงลักษณะทางออนไลน์ทั้งหมดที่ดําเนินการหลังจากการทําให้ความร้อนมั่นคง 20 นาที ณ อุณหภูมิบริเวณ 25 ± 2 °Cระบบไฟหลังต้องการระยะเวลาอุ่น 20 นาทีในสภาพแวดล้อมที่ไม่มีลม ก่อนเริ่มการวัด.อุปกรณ์ใช้ Autronics DMS 803 หรือภาพวัด / สเปคตรกราฟที่เท่าเทียมกันที่มีจุดวัดขนาด 3 มิลลิเมตรภายในสภาพแคมเมอร์มืดกําจัดการปนเปื้อนแสงภายนอก.
รางวัลการใช้งานทั่วไปรางวัลสถานการณ์การใช้งานในอุตสาหกรรมและการค้า
เทอร์มิเนลมืออุตสาหกรรมที่ต้องการจอที่มั่นคงที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ แผ่นอินเตอร์เฟซมนุษย์เครื่องจักรสําหรับระบบควบคุมอัตโนมัติอุปกรณ์วินิจฉัยทางการแพทย์และอุปกรณ์ติดตามผู้ป่วยแบบพกพา. อินเตอร์เฟซการควบคุมบ้านฉลาดและระบบอัตโนมัติที่อยู่อาศัย อิเล็กทรอนิกส์ผู้บริโภคระดับสูงอุปกรณ์การทดสอบและวัดความแม่นยําที่ต้องการการแสดงสีที่แม่นยําระบบสารสนเทศและบันเทิงรถยนต์ และจอดิจิตอล
รางวัลคุณภาพและความสอดคล้องรางวัลมาตรฐานการผลิตที่เข้มงวด
สถานที่ผลิตรักษาการรับรอง ISO ด้วยระบบการจัดการคุณภาพที่ครบถ้วน การตรวจสอบ 100% สําหรับความบกพร่องที่สําคัญรับประกันคุณภาพที่ออกมาอย่างต่อเนื่องโปรต็อกอลการตรวจสอบทางแสงแบบมาตรฐานระบุความเข้มข้นของการส่องแสง 1000±200 ลักซ์, ระยะทางการดู 30 ซม. และมุมการดู 45 ° ± 10 ° สําหรับการประเมินความบกพร่องอย่างเป้าหมาย
ความรับผิดชอบต่อสิ่งแวดล้อม
เต็มความสอดคล้องกับ RoHSได้สําเร็จโดยการเลือกวัสดุไร้鉛ตลอดกระบวนการผลิต
