รายละเอียดสินค้า

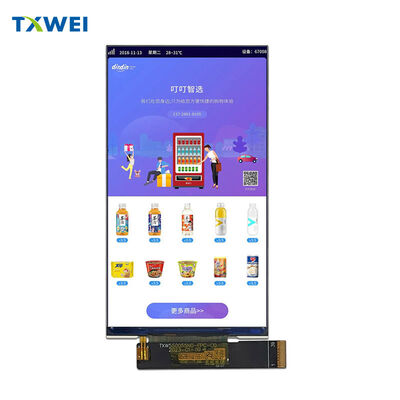

หน้าจอ TFT LCD ขนาด 5.5 นิ้ว 1080*1920ips หน้าจอแนวตั้งความละเอียดสูง MIPI ปลั๊กอินสามารถจับคู่กับจอแสดงผลอุปกรณ์มือถือ TP

ผลิตภัณฑ์

หน้าจอ TFT LCD ขนาด 5.5 นิ้ว 1080*1920ips หน้าจอแนวตั้งความละเอียดสูง MIPI ปลั๊กอินสามารถจับคู่กับจอแสดงผลอุปกรณ์มือถือ TP

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/พี
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

กวางตุ้ง จีน

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

หมายเลขรุ่น

TXW550055N0

เอกสาร

พื้นที่ใช้งาน:

68.04(สูง) * 120.96(V)

แบ็คไลท์ปัจจุบัน:

องศาลูเมน:

520cd/ตรม

อุณหภูมิในการจัดเก็บ:

-30+80℃

Lcm pin n นับ:

39พิน

กระบวนการเคลือบ:

ทุกโมง

จำนวนพิกเซล:

1080*1920

ขนาดโครงร่างเครื่องกล (W * H * T):

70.04*128.29*1.68

เน้น:

5หน้าจอ LCD TFT ขนาด 0.5 นิ้ว

จอแสดงผล IPS ความละเอียดสูง 1080x1920

โมดูล LCD ปลั๊กอิน MIPI

คําอธิบายสินค้า

TXW550055N0

โมดูลจอแสดงผล IPS Full HD ขนาด 5.46 นิ้ว

◆ ◆ ◆ ภาพรวมผลิตภัณฑ์ ◆ ◆ ◆

จอแสดงผล TFT LCD ระดับพรีเมียมขนาด 5.46 นิ้ว ให้ความละเอียด Full HD ที่น่าทึ่งด้วยเทคโนโลยี IPS ขั้นสูงสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพการมองเห็นที่ยอดเยี่ยมและความยืดหยุ่นในการรับชมในมุมกว้าง

1080 × 1920 พิกเซล สี 16.7 ล้านสี โหมด Normally Black

ผลิตโดย Shenzhen Tianxianwei Technology พร้อมไดรเวอร์ IC Himax HX8399-C และอินเทอร์เฟซความเร็วสูง MIPI DSI แบบ 4 เลน

▌▌▌ ข้อมูลจำเพาะจอแสดงผล ▌▌▌

พื้นที่ใช้งานและความละเอียด

พื้นที่แสดงผลใช้งานมีขนาด 68.04 มม. × 120.96 มม. พร้อมการกำหนดค่าพิกเซล 1080 × RGB × 1920 ในรูปแบบ RGB stripe ระยะพิกเซลสี่เหลี่ยม 63 ไมโครเมตร × 63 ไมโครเมตร รับประกันคุณภาพของภาพที่สม่ำเสมอโดยไม่มีการบิดเบือนทางเรขาคณิต

เทคโนโลยี IPS

รองรับทิศทางการมองเห็นแบบ All O'Clock ให้สีและความคมชัดที่สม่ำเสมอจากทุกมุม ไม่มีการเปลี่ยนสี ไม่มีการประนีประนอมประสิทธิภาพสี

สีที่เลือกได้จากซอฟต์แวร์

16.7 ล้านสี โหมด Normally Black สำหรับสีดำสนิทและความคมชัดที่เหนือกว่า

════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════

อินเทอร์เฟซและการเชื่อมต่อ

สถาปัตยกรรม MIPI DSI แบบ 4 เลนที่ทันสมัย

การส่งสัญญาณแบบ Differential ความเร็วสูงผ่านขั้วต่อ FPC แบบ 39 พิน ช่วยให้การส่งวิดีโอที่เชื่อถือได้พร้อมลด EMI และการรวม PCB ที่ง่ายขึ้นเมื่อเทียบกับอินเทอร์เฟซแบบขนานแบบเดิม

การจ่ายไฟ

แหล่งจ่ายไฟลอจิก IOVCC ที่ 1.8V (ทนทานต่อ 1.65V ~ 3.3V) ไดรเวอร์อนาล็อกได้รับพลังงานจาก VSP/VSN ที่ ±4.8V ~ ±6.0V ไดรเวอร์เกตสร้าง VGH (+11V) เป็นเวลา 96 ชั่วโมง การทดสอบอุณหภูมิการทำงานสุดขั้วที่ VGL (-7V) ภายในสำหรับการสลับ TFT

คู่ Differential

เลนนาฬิกา (CLKP/CLKN) บวกกับเลนข้อมูลสี่เลน (D0-D3) จัดการสตรีมพิกเซลที่บรรจุ สัญญาณ TE ป้องกันการฉีกขาด เอาต์พุต PWM ช่วยให้ควบคุมไดรเวอร์ LED ภายนอกได้

● ● ● ระบบแสงพื้นหลัง ● ● ●

ชุด LED แบบ Edge-Lit พร้อม LED สีขาวประสิทธิภาพสูง 14 ดวง

การจัดแสงขอบที่ซับซ้อนให้แสงสม่ำเสมอด้วยความหนาที่น้อยที่สุด

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าไปข้างหน้า 19.6V ~ 22.4V กระแสไฟฟ้าทั่วไป 40 mA ต่อสตริง

เอาต์พุตแสง

ความสว่างทั่วไป 520 cd/m²

 พร้อมแผง LCD

ความน่าเชื่อถืออายุการใช้งาน LED

30,000 ชั่วโมง ถึงความสว่าง 50% ที่การทำงาน 20mA★ ★ ★

การให้คะแนนด้านสิ่งแวดล้อม

 ★ ★ ★ช่วงการทำงานอุณหภูมิการทำงาน -20°C ถึง +70°C

 ความทนทานต่อความชื้น

20% ~ 90% RHเงื่อนไขการจัดเก็บ

ช่วงการจัดเก็บขยาย

-30°C ถึง +80°C

╒════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╕

การตรวจสอบความน่าเชื่อถือ

╘════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╛การทดสอบความเครียดด้านสิ่งแวดล้อมที่ครอบคลุมการจัดเก็บที่อุณหภูมิสูงที่ +80°C เป็นเวลา 96 ชั่วโมง การจัดเก็บที่อุณหภูมิต่ำที่ -30°C เป็นเวลา 96 ชั่วโมง การทดสอบอุณหภูมิการทำงานสุดขั้วที่ +70°C และ -20°C เป็นเวลา 96 ชั่วโมงต่อครั้ง การจัดเก็บที่อุณหภูมิสูง/ความชื้นที่ 50°C × 90%RH เป็นเวลา 96 ชั่วโมง การหมุนเวียนความร้อนช็อก

-20°C ↔ +60°C

 เป็นเวลา 10 รอบ

ยอมรับข้อบกพร่องเป็นศูนย์ไม่มีส่วนที่ขาดหายไป ไม่มีไฟฟ้าลัดวงจร ไม่มีการรั่วไหลของผลึกเหลว ไม่มีฟองอากาศ ไม่มีการรั่วไหลของซีล◆

ประสิทธิภาพทางแสง

 ◆ความคมชัดและการตอบสนองอัตราส่วนความคมชัดขั้นต่ำ 700:1 อัตราส่วนความคมชัดทั่วไป 1000:1 เวลาตอบสนอง 35 ms

 ทั่วไป

45 ms สูงสุด

อิสระในการรับชม

มุมมองทั่วไป 80°

แท็ก:

ผลิตภัณฑ์

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/พี
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

กวางตุ้ง จีน

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

หมายเลขรุ่น

TXW550055N0

เอกสาร

TXW550055N0 _SPEC.pdf

พื้นที่ใช้งาน:

68.04(สูง) * 120.96(V)

แบ็คไลท์ปัจจุบัน:

60mA

องศาลูเมน:

520cd/ตรม

อุณหภูมิในการจัดเก็บ:

-30+80℃

Lcm pin n นับ:

39พิน

กระบวนการเคลือบ:

ทุกโมง

จำนวนพิกเซล:

1080*1920

ขนาดโครงร่างเครื่องกล (W * H * T):

70.04*128.29*1.68

จำนวนสั่งซื้อขั้นต่ำ:

ต่อรอง

ราคา:

negotiate

รายละเอียดการบรรจุ:

กระดาษแข็ง

เวลาการส่งมอบ:

เงื่อนไขการชำระเงิน:

L/C TT D/พี

สามารถในการผลิต:

10,000 ชิ้น

เน้น

5หน้าจอ LCD TFT ขนาด 0.5 นิ้ว

จอแสดงผล IPS ความละเอียดสูง 1080x1920

โมดูล LCD ปลั๊กอิน MIPI

คําอธิบายสินค้า

TXW550055N0

โมดูลจอแสดงผล IPS Full HD ขนาด 5.46 นิ้ว

◆ ◆ ◆ ภาพรวมผลิตภัณฑ์ ◆ ◆ ◆

จอแสดงผล TFT LCD ระดับพรีเมียมขนาด 5.46 นิ้ว ให้ความละเอียด Full HD ที่น่าทึ่งด้วยเทคโนโลยี IPS ขั้นสูงสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพการมองเห็นที่ยอดเยี่ยมและความยืดหยุ่นในการรับชมในมุมกว้าง

1080 × 1920 พิกเซล สี 16.7 ล้านสี โหมด Normally Black

ผลิตโดย Shenzhen Tianxianwei Technology พร้อมไดรเวอร์ IC Himax HX8399-C และอินเทอร์เฟซความเร็วสูง MIPI DSI แบบ 4 เลน

▌▌▌ ข้อมูลจำเพาะจอแสดงผล ▌▌▌

พื้นที่ใช้งานและความละเอียด

พื้นที่แสดงผลใช้งานมีขนาด 68.04 มม. × 120.96 มม. พร้อมการกำหนดค่าพิกเซล 1080 × RGB × 1920 ในรูปแบบ RGB stripe ระยะพิกเซลสี่เหลี่ยม 63 ไมโครเมตร × 63 ไมโครเมตร รับประกันคุณภาพของภาพที่สม่ำเสมอโดยไม่มีการบิดเบือนทางเรขาคณิต

เทคโนโลยี IPS

รองรับทิศทางการมองเห็นแบบ All O'Clock ให้สีและความคมชัดที่สม่ำเสมอจากทุกมุม ไม่มีการเปลี่ยนสี ไม่มีการประนีประนอมประสิทธิภาพสี

สีที่เลือกได้จากซอฟต์แวร์

16.7 ล้านสี โหมด Normally Black สำหรับสีดำสนิทและความคมชัดที่เหนือกว่า

════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════

อินเทอร์เฟซและการเชื่อมต่อ

สถาปัตยกรรม MIPI DSI แบบ 4 เลนที่ทันสมัย

การส่งสัญญาณแบบ Differential ความเร็วสูงผ่านขั้วต่อ FPC แบบ 39 พิน ช่วยให้การส่งวิดีโอที่เชื่อถือได้พร้อมลด EMI และการรวม PCB ที่ง่ายขึ้นเมื่อเทียบกับอินเทอร์เฟซแบบขนานแบบเดิม

การจ่ายไฟ

แหล่งจ่ายไฟลอจิก IOVCC ที่ 1.8V (ทนทานต่อ 1.65V ~ 3.3V) ไดรเวอร์อนาล็อกได้รับพลังงานจาก VSP/VSN ที่ ±4.8V ~ ±6.0V ไดรเวอร์เกตสร้าง VGH (+11V) เป็นเวลา 96 ชั่วโมง การทดสอบอุณหภูมิการทำงานสุดขั้วที่ VGL (-7V) ภายในสำหรับการสลับ TFT

คู่ Differential

เลนนาฬิกา (CLKP/CLKN) บวกกับเลนข้อมูลสี่เลน (D0-D3) จัดการสตรีมพิกเซลที่บรรจุ สัญญาณ TE ป้องกันการฉีกขาด เอาต์พุต PWM ช่วยให้ควบคุมไดรเวอร์ LED ภายนอกได้

● ● ● ระบบแสงพื้นหลัง ● ● ●

ชุด LED แบบ Edge-Lit พร้อม LED สีขาวประสิทธิภาพสูง 14 ดวง

การจัดแสงขอบที่ซับซ้อนให้แสงสม่ำเสมอด้วยความหนาที่น้อยที่สุด

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าไปข้างหน้า 19.6V ~ 22.4V กระแสไฟฟ้าทั่วไป 40 mA ต่อสตริง

เอาต์พุตแสง

ความสว่างทั่วไป 520 cd/m²

 พร้อมแผง LCD

ความน่าเชื่อถืออายุการใช้งาน LED

30,000 ชั่วโมง ถึงความสว่าง 50% ที่การทำงาน 20mA★ ★ ★

การให้คะแนนด้านสิ่งแวดล้อม

 ★ ★ ★ช่วงการทำงานอุณหภูมิการทำงาน -20°C ถึง +70°C

 ความทนทานต่อความชื้น

20% ~ 90% RHเงื่อนไขการจัดเก็บ

ช่วงการจัดเก็บขยาย

-30°C ถึง +80°C

╒════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╕

การตรวจสอบความน่าเชื่อถือ

╘════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╛การทดสอบความเครียดด้านสิ่งแวดล้อมที่ครอบคลุมการจัดเก็บที่อุณหภูมิสูงที่ +80°C เป็นเวลา 96 ชั่วโมง การจัดเก็บที่อุณหภูมิต่ำที่ -30°C เป็นเวลา 96 ชั่วโมง การทดสอบอุณหภูมิการทำงานสุดขั้วที่ +70°C และ -20°C เป็นเวลา 96 ชั่วโมงต่อครั้ง การจัดเก็บที่อุณหภูมิสูง/ความชื้นที่ 50°C × 90%RH เป็นเวลา 96 ชั่วโมง การหมุนเวียนความร้อนช็อก

-20°C ↔ +60°C

 เป็นเวลา 10 รอบ

ยอมรับข้อบกพร่องเป็นศูนย์ไม่มีส่วนที่ขาดหายไป ไม่มีไฟฟ้าลัดวงจร ไม่มีการรั่วไหลของผลึกเหลว ไม่มีฟองอากาศ ไม่มีการรั่วไหลของซีล◆

ประสิทธิภาพทางแสง

 ◆ความคมชัดและการตอบสนองอัตราส่วนความคมชัดขั้นต่ำ 700:1 อัตราส่วนความคมชัดทั่วไป 1000:1 เวลาตอบสนอง 35 ms

 ทั่วไป

45 ms สูงสุด

อิสระในการรับชม

มุมมองทั่วไป 80°
