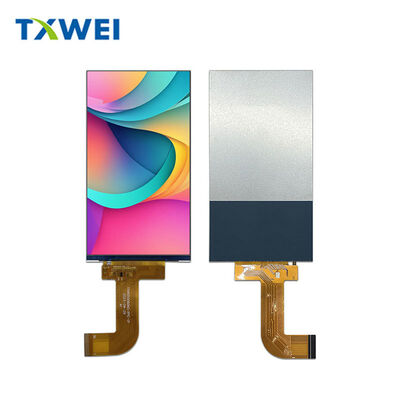

หน้าจอ IPS แบบเต็มมุมมองขนาด 5.5 นิ้ว MIPI LCD ความละเอียด 720*1280

MOQ:	ต่อรอง
ราคา:	negotiate
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16
วิธีการชำระเงิน:	L/C TT D/พี
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

กวางตุ้ง จีน

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

หมายเลขรุ่น

TXW550060N0

เอกสาร

อินเตอร์เฟส LCM:

อินเตอร์เฟซ MIPI

Lcm pin n นับ:

30pin

แรงดันไฟแบ็คไลท์:

อุณหภูมิในการจัดเก็บ:

-30+80℃

องศาลูเมน:

1,000cd/ตรม

จำนวนพิกเซล:

720*1280

องค์ประกอบไดรฟ์:

TFT แอคทีฟเมทริกซ์

ระดับพิกเซล (W*H):

0.00945 ((H) *0.0945 ((V)

เน้น:

หน้าจอ IPS MIPI LCD ขนาด 5.5 นิ้ว

โมดูลจอ LCD 720X1280 TFT

หน้าจอ LCD แบบเต็มมุมมอง

คําอธิบายสินค้า

TXW550060N0

5.5" โมดูลจอ IPS อุตสาหกรรม

อุปติกส์แม่นยํา ความแข็งแรงอุตสาหกรรม การบูรณาการที่สะอาด

การแสดงภาพ

720 × RGB × 1280ความละเอียดพื้นบ้าน294 PPIความหนาแน่นของพิกเซล ทุกองค์ประกอบที่แสดงด้วยความละเอียดชัดเจน จากข้อความละเอียดจนถึงรูปคลื่นที่ซับซ้อน

เทคโนโลยี IPSส่งเสรีภาพมุมมองเต็มไม่มีการพลิกสีในมุมเบี้ยว ไม่มีการลดความแตกต่างเมื่อดูจากล่างหรือด้านข้างพานีลทํางานเหมือนกันไม่ว่าจะเป็นการติดตั้งแนวราบในเครื่องมือ desktop หรือแนวตั้งในเครื่องสแกนมือ.

16.7 ล้านสีเลือกได้ผ่านการปรับขนาดของซอฟต์แวร์ ผิวเรียบเนียน สีผิวที่แม่นยําในการถ่ายภาพทางการแพทย์ การรหัสสีที่แม่นยําในการใช้งาน HMI ในอุตสาหกรรม

พื้นที่ทํางาน:68.04 มิลลิเมตร × 120.96 มิลลิเมตร
พิกเซลเจอเมทรี:สายสี RGB ขนาด 0.0945 mm × 0.0945 mm
โหมดการแสดง:ปกติเป็นสีดํา ผิวดําลึก มีความแตกต่างสูง

ความ ทนทาน ต่อ สิ่ง แวดล้อม

โปรแกรมอุตสาหกรรมไม่ได้อยู่ในสํานักงานที่ควบคุมสภาพอากาศ

อุณหภูมิการทํางาน-20°C ถึง +60°C
พื้นที่เก็บรักษาที่เย็นในศูนย์ logistics ดาร์ชบอร์ดรถยนต์ในความร้อนทะเลทราย โมดูลนี้รักษาความจําเพาะไฟฟ้าและออฟติกเต็มตลอดระยะเวลา

อุณหภูมิการเก็บรักษา:-30°C ถึง +80°C
ขยายการจัดเก็บ ขนส่งผ่านสภาพภูมิอากาศที่รุนแรง การอยู่รอดโดยไม่มีพลังงาน โดยไม่มีการปลดแผ่น

ความทนทานต่อความชื้น:สูงถึง 90% RH
อุปกรณ์ติดชายฝั่ง อุปกรณ์แปรรูปอาหาร ห้องเก็บอุปกรณ์ที่ทําความสะอาดด้วยน้ําหอม อิเล็กทรอนิกส์ภายในต้องถูกปกป้อง

อินเตอร์เฟซสัญญาณ: MIPI DSI

ระบบจําลองที่ทันสมัยต้องการความเร็วและความเรียบง่ายMIPI DSI 4 เลนอินเตอร์เฟซให้ทั้งคู่

คู่ข้อมูลความแตกต่าง:D0N/D0P ผ่าน D3N/D3P 4 เลนความเร็วสูงที่อิสระสําหรับการส่งข้อมูลพิกเซล
นาฬิกาความแตกต่าง:CLKN/CLKP ‡ การระบุเวลาเฉพาะ
สัญญาณควบคุม:RST (การรีเซ็ตฮาร์ดแวร์, การทํางานต่ํา) TE (การปรับสync กรอบการทํางาน) LCD_ID (การระบุโมดูล)

สายไฟฟ้า:
VDD_3.3V สําหรับแกนโลจิก
✅ IOV_1.8V สําหรับการ I/O อินเตอร์เฟซ
เครื่องบิน GND สําหรับเส้นทางกลับที่สะอาด

พินทั้งหมด 30 พิน เครื่องเชื่อม FPC ที่คอมแพคคิต การวางแผน PCB แบบตรงไปตรงมา การขัดขวางทางแม่เหล็กไฟฟ้าที่ลดลงเมื่อเทียบกับตัวแทน RGB ปานกลาง ความยาวรอยที่สั้นกว่า ความต้องการการป้องกันที่ง่ายกว่า.

ระบบแสง

รายการไฟหลัง LED ไฟเขตการใช้15 เครื่องปล่อยสีขาวในระบบไฟฟ้าชุด

คุณสมบัติไฟฟ้า:
โฟลเตจด้านหน้า: 16.8V ถึง 18.6V
ปัจจุบัน: 100mA
√ การใส่พลังงาน: LEDA (อะโนด) × 4 ปิน, LEDK (แคธอด) × 4 ปิน

การออกออฟติก
ความสว่างแบบปกติ: 1050 cd/m2 กับจอ LCD
✓ ความเหมือนกัน: สม่ําเสมอในพื้นที่ที่ใช้งาน ไม่มีการหมับขอบหรือหล่นมุม

อายุยาว:
รางวัล20อายุการใช้งาน หมายเลข 1,000 ชั่วโมงถึง 50% ความสว่างเบื้องต้น (ที่ 20mA ต่อ LED)
✓ ปีของการทํางานต่อเนื่องในอุตสาหกรรมที่ใช้งานตลอดเวลา
✓ วงจรการบํารุงรักษาที่ลดลง ค่าใช้จ่ายรวมในการครอบครอง

การออกแบบเครื่องกล

กล่องโมดูล:70.34 มิลลิเมตร × 128.10 มิลลิเมตร × 1.62 มิลลิเมตร

รายการ1ความหนา.62 มม.รวมทั้งชั้นออทติกทั้งหมด ไดรเวอร์ IC และการประกอบแสงเบื้องหลัง ไม่มีบอร์ดไดรเวอร์ภายนอก ไม่มีโมดูลอินเวอร์เตอร์แยกตัว ทุกอย่างรวมกันในกระดานบางเดียว

หาง FPCเริ่มจากขอบจอเพื่อการบูรณาการกลไกที่ยืดหยุ่น เส้นทางผ่านหมุนยาง พับรอบส่วนประกอบภายใน เส้นทางผ่านช่องเปิดเชสซี่ที่แคบการออกแบบเครื่องกลปรับตัวให้เหมาะสมกับข้อจํากัดของการออกแบบอุตสาหกรรมของคุณ ไม่ใช่กลับกัน.

การพิจารณาเพิ่มเติม
✅ พื้นที่ชายแดนที่ไม่ใช้งานสําหรับการยึดยึดสับสนหรือเบเซล
ปริมณฑลที่สอดคล้องกับรัดรัดสําหรับห้องเรือนที่ได้รับการจัดอันดับ IP
จุดเชื่อมต่อพื้นดินเพื่อปฏิบัติตาม EMI

สถาปัตยกรรม Driver: ILI9881C

รายการILI9881Cไดรฟ์ชิปเดียวรวมฟังก์ชันการควบคุมจอทั้งหมด

ไดรเวอร์แหล่ง:720 ช่องทาง 1 ช่องต่อคอลัมน์รองพิกเซล RGB
คนขับประตู:1280 ช่องทาง 1 ช่องต่อเส้นสแกนแนวราบ
เครื่องแปลง DC-DC:การผลิต AVDD, AVEE และความแรงดันเบี้ยวภายในอื่น ๆ จากการเข้า 3.3V เดี่ยวบนชิป
การแก้ไขแกมม่า:โปรแกรมได้ 64 ขั้นตอนต่อช่องสี
การจัดการพลังงาน:รูปแบบหลับ เตรียมพร้อมลึก และสภาวะที่ทํางานด้วยการเปลี่ยนแปลงการตื่นในช่วงไม่เกิน 1 มิลลิวินาที

การเก็บข้อมูลการตั้งค่า:EEPROM ภายในยังคงมีการปรับขนาดโรงงาน, การตั้งค่า VCOM, และการเปิดตัวโดยกําหนด ไม่จําเป็นต้องมีการตั้งค่าภายนอกหลังจากการบูรณาการครั้งแรก

เวลาและการควบคุม

การรีเซ็ตลําดับ:
ขนาดความกว้างของแรงกระแทกอย่างน้อย: 10 ไมโครวินาที
เวลายกเลิกรีเซ็ต: 5 มิลลิสekun (สแตนดาร์ตเวย์) 120 มิลลิสekun (รีเซ็ตเต็มจาก EEPROM)
ผ่อนผัน 5 มิลลิวินาที ก่อนคําสั่งครั้งแรกหลังจากปล่อยการรีเซ็ต

การเรียงลําดับพลังงาน:
✅ VDDI (แรงดัน I/O) เสมอก่อน VCI (แกนแอนาล็อก)
✅ ทั้งสองรางคงที่ก่อน RESX การยืนยัน
สภาพ LP-11 ในเส้นทาง MIPI ระหว่างการเปิดไฟ
✅ ความช้า > 1 มิลลิสกอนด์ ก่อนการเข้าสู่โหมดความเร็วสูง MIPI

ผลลัพธ์การฉีกขาด:
✅ ปิน TE ให้ความสอดคล้องกับขอบกรอบ
ปรับปรุงการใช้งาน
✅ สําคัญสําหรับกล้องวิวไฟเวอร์และแอปพลิเคชั่นออสซิลโลสโคปในเวลาจริง

การตรวจสอบความน่าเชื่อถือ

ทุกชุดการผลิตต้องผ่านการตรวจสอบความเครียดต่อสิ่งแวดล้อม

การเก็บรักษาอุณหภูมิสูง96 ชั่วโมงที่ + 80 °C ̇ ยืนยันความสมบูรณ์แบบของซีล, ความแน่นของพอลาริเซอร์และความมั่นคงของวัสดุ
การเก็บรักษาอุณหภูมิต่ํา:96 ชั่วโมงที่ -30 °C กลับยืนยันความสามารถในการเริ่มต้นเย็นและความทนทานต่อการกระแทกทางความร้อน
การทํางานในอุณหภูมิสูง:96 ชั่วโมงที่ +60 °C ใส่พลังงาน หน่วยขับเคลื่อน IC, แบคไลท์และการเชื่อมต่อไฟฟ้าภายใต้ภาระความร้อน
การทํางานในอุณหภูมิต่ํา:96 ชั่วโมงที่ -20 °C ใส่พลังงานตรวจสอบความเหลวของคริสตัลเหลวและเวลาตอบสนองที่ความเหนียวสุด
การเก็บความชื้น:96 ชั่วโมงที่ 60 °C / 90% ความชื้นสัมพันธ์
ระยะเวลาการกระแทกทางความร้อน:10 วงจรครบวงจร, -30 °C ถึง +80 °C, 30 นาทีพัก

มาตรฐานการรับ:
✅ ไม่มีการล้มเหลวทางการทํางาน
ไม่มีส่วนที่หายไป, พิกเซลที่สั้น, หรือความผิดปกติในการแสดง
✅ ไม่มีการรั่วไหลของคริสตัลเหลว
✅ ไม่มีการสร้างกระบอกในอุณหภูมิต่ํา
✅ ไม่มีการปลดล็อคปิดปลายหรือกรอบผลรุ้ง

ความสอดคล้องและวัสดุ

สอดคล้องกับกฎหมาย RoHS✅ วัสดุและการแปรรูปทั้งหมดไร้สารนํา
ตัวเลือกไร้ฮาโลเจนสามารถใช้ได้ตามคําขอ
การเผยแพร่สารใน REACHจําหน่ายเพื่อเอกสารกฎหมาย
การรายงานแร่ธาตุที่มีความขัดแย้งสนับสนุนเพื่อความโปร่งใสของห่วงโซ่การจําหน่าย

การสนับสนุนการบูรณาการ

มีตัวอย่าง:ตัวอย่างทางวิศวกรรมโดยทั่วไปส่งภายใน 5 วันทําการ
ชุดการประเมินบอร์ดไดรเวอร์แบบเลือกพร้อม HDMI-to-MIPI bridge สําหรับการทําต้นแบบอย่างรวดเร็ว
ตัวอย่างเครื่องจักรกล:หน่วยที่ไม่ใช้งานสําหรับการตรวจสอบความเหมาะสมและการพัฒนาอุปกรณ์ไฟฟ้า
เอกสารทางเทคนิค:ใบข้อมูลเต็ม ตัวอย่างรหัสเริ่มต้น รายงานการวัดทางออทติก

การสนับสนุนด้านวิศวกรรมการใช้งานการเข้าถึงดียิ่งกับผู้เชี่ยวชาญด้านการแสดง เพื่อการปรับปรุงเวลา การคอร์ฟกามาม่าตามสั่ง และการให้คําปรึกษาด้านการบูรณาการทางกล
