รายละเอียดสินค้า

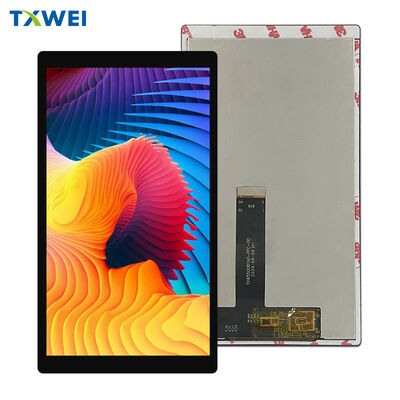

หน้าจอ IPS แบบเต็มมุมมองขนาด 5.5 นิ้ว MIPI LCD ความละเอียด 1080*1920 หน้าจอสัมผัสแบบ capacitive

ผลิตภัณฑ์

หน้าจอ IPS แบบเต็มมุมมองขนาด 5.5 นิ้ว MIPI LCD ความละเอียด 1080*1920 หน้าจอสัมผัสแบบ capacitive

MOQ:	1
บรรจุภัณฑ์มาตรฐาน:	กระดาษแข็ง
ระยะเวลาการจัดส่ง:	16
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

กวางตุ้ง จีน

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE ROHS FCC

หมายเลขรุ่น

TXW550076N0-CTP

เอกสาร

ประเภทจอแอลซีดี:

ปกติสีดำ

ระดับพิกเซล (W*H):

0.06345

ขนาด:

พื้นที่ใช้งาน:

68.04(สูง) * 120.96(V)

จำนวนพิกเซล:

1080*3RGB(ส)X1920(วี)

การดูทิศทาง:

ทุกโมง

องศาลูเมน:

700cd/m²

เน้น:

หน้าจอแสดงผล LCD IPS ขนาด 5.5 นิ้ว

หน้าจอสัมผัส MIPI LCD ความละเอียด 1080x1920

หน้าจอแสดงผล TFT แบบสัมผัส capacitive

คําอธิบายสินค้า

TXW550076N0-CTP

5.5" FHD IPS Display + การสัมผัสแบบจุจุ

ความชัดเจนแบบ Full HD ความแม่นยําแบบอุตสาหกรรม พร้อมที่จะบูรณาการ

การแสดงภาพ

ความละเอียด 1080 × 1920 Full HDความหนาแน่นของพิกเซล 400 PPI ผ่านขั้นต่ําการมองเห็นของดวงตามนุษย์ในระยะทางการดูปกติ พิกเซลแต่ละตัวหายไป ข้อความทําให้ชัดเจนไอคอนจะยังคงชัดเจน แม้จะลดขนาด.

เทคโนโลยี IPSกําจัดการเสี่ยงมุมมอง อ่านจอจากด้านบน, ด้านล่าง, หรือมุมด้านสุด ๆ โดยไม่ต้องเปลี่ยนสีหรือความแตกต่างสําคัญสําหรับอุปกรณ์มือถือที่ชันและหมุนระหว่างการใช้จริง.

16.7 ล้านสีผ่านซอฟต์แวร์ที่สามารถเลือกความลึก การชันที่เรียบเนียนในการถ่ายภาพทางการแพทย์ สีของแบรนด์ที่แม่นยําในอินเตอร์เฟซผู้บริโภค

พื้นที่ทํางาน:68.53 มิลลิเมตร × 121.82 มิลลิเมตร
พิกเซลเจอเมทรี:สายสี RGB ขนาด 0.06345 มม
โหมดการแสดง:ปกติเป็นสีดํา ผิวดําเข้ม มีอัตราความแตกต่างสูง

อินเตอร์เฟซสัมผัส: พลังงานประมาณ

10 จุด Multi-touchการจําหน่าย การกดให้ขยาย การทํางานด้วยสองมือ การเข้าอักษรที่ซับซ้อน เครื่องควบคุมติดตามจุดสัมผัสพร้อมกันโดยไม่ต้องสับสนหรือผี

การสื่อสาร I2Cให้กับโปรเซสเซอร์โฮสต์ เส้น CTP_SDA และ CTP_SCL ขนส่งข้อมูลพิกัดสัมผัสที่ความเร็วบัสมาตรฐาน ไม่จําเป็นต้องมีตัวควบคุม USB เฉพาะไม่มีปวดศีรษะการติดตั้ง Driver บน Linux หรือ Android ที่ติดตั้ง.

การควบคุมการรีเซ็ตฮาร์ดแวร์ผ่านปิน CTP_RST การปรับค่าแรงหลังจากเกิดเหตุไฟฟ้า การฟื้นฟูจากเหตุการณ์การปล่อยไฟฟ้าโดยไม่ต้องรีบูทระบบเต็ม

อาร์คิเทคชีนที่ขับเคลื่อนด้วยการหยุดผ่านปิน CTP_INT เหตุการณ์การสัมผัสจะกระตุ้นการแจ้งเตือนของโฮสต์ทันที ไม่มีค่าใช้จ่ายในการสํารวจ การใช้งาน CPU ที่ต่ํากว่า การตอบสนองที่รวดเร็วต่อการใส่ข้อมูลของผู้ใช้

ความแข็งของพื้นผิวกระจกปกปิด: ขั้นต่ํา 6H✅ทนต่อการกวาดจากกุญแจ เครื่องมือ และเศษขยะอุตสาหกรรม การบํารุงผิวให้มีความรู้สึกคลื่นตลอดอายุการใช้งานของสินค้า

การสร้างสัญญาณ: MIPI DSI

ระบบจํากัดที่ทันสมัยทํางานบน MIPI หน่วยนี้พูดภาษาพื้นบ้าน

สี่เส้นทางข้อมูลD0N/D0P ผ่าน D3N/D3P ขนส่งข้อมูลพิกเซลความแตกต่างความเร็วสูง การส่งสัญญาณด้วยความเร็วสูงถึง 1 Gbps ต่อเลน ความกว้างแบนด์พอสําหรับการอัพเดท 120 Hz ในความละเอียด Full HD พร้อมห้องหัวสําหรับออฟเฮด

คู่นาฬิกาพิเศษ:CLKN / CLKP ให้ความหมายเวลาที่สะอาด อาร์คิทคัตช์แบบสอดคล้องกับแหล่งกําจัดปัญหาความเสื่อมข้ามรอย PCB

การสนับสนุนจากรัฐที่ใช้พลังงานน้อยLP-11, LP-00, และ LP-10 รัฐสําหรับช่วงเวลาว่าง ลดการใช้พลังงานเมื่อการแสดงเนื้อหา static ขยายอายุของแบตเตอรี่ในแอพลิเคชั่นพกพา

การปรับปรุงความพร้อมของอัธยาศัยผ่าน TE pin การอัพเดทที่ล็อคกรอบกําจัดการฉีกสายตาในการเล่นวิดีโอและแอพพลิเคชั่นกล้องมองเห็น เป็นสิ่งจําเป็นสําหรับการถ่ายภาพมืออาชีพและอินเตอร์เฟซการควบคุมในเวลาจริง

ระบบพลังงาน

รถไฟแบบแอนาล็อกแบบสองสาย:VSP ในระดับ +5.7V (ช่วง +4.8V ถึง +6.0V) และ VSN ในระดับ -5.7V (ช่วง -6.0V ถึง -4.8V) ให้พลังงานแกร่งแหล่ง TFT และวงจรมาตรฐานกามะต้องการการกํากับภายนอก.

ความดัน I/O:1.8V นิเมนัล (1.8V ถึง 3.3V ทอมต่อ) สําหรับระดับโลจิก MIPI อินเตอร์เฟซตรงกับโปรเซสเซอร์แอปพลิเคชั่นที่ทันสมัยโดยไม่ต้องแปลงระดับ

พลังงานไฟหลัง:18 ไลด์สีขาวในการปรับปรุงชุด ความดันต่อ 16.8V ถึง 19.2V ในระดับ 60mA แบบปกติ การควบคุมการหมอบ PWM ผ่านปิน PWM ที่มุ่งมั่น ระยะความสว่าง 0% ถึง 100% โดยไม่ต้องเปลี่ยนอุณหภูมิสี

การเรียงลําดับพลังงานเป็นข้อจํากัดVDD1 เสมอก่อน VSP และ VSN ความช้าระหว่างรถไฟฟ้า 10ms อย่างน้อยสามารถ 12ms VSN เสมอก่อนการปล่อย RESX ความเสี่ยงการละเมิดการล็อค-อัพหรือการเริ่มต้นไม่สมบูรณ์

วิศวกรรมแสง

สถาปัตยกรรม LED ไฟฉายขอบมีเครื่องปล่อยแสง 18 เครื่อง แสงถูกฉีดจากขอบโมดูล แจกกระจายไปตามเส้นฉลาด 5.5 นิ้ว ผ่านแผ่นนําแสงแม่นยํา ไม่มีจุดร้อน ไม่มีขอบมืด มีแสงสว่างแบบเดียวกันจากมุมไปมุม

ความสว่างเฉพาะ 700 cd/m2มีระบบจอแอลซีดีและ CTP สามารถอ่านได้ภายใต้แสงสํานักงาน สามารถใช้ได้ในสภาพภายนอกที่เงาได้ ปรับความมืด PWM สามารถปรับความสอดคล้องกับห้องมืดได้โดยไม่ต้องใช้ความสว่างต่ําสุด

30อายุการใช้งาน LED 1,000 ชั่วโมง50% ผลิตครั้งแรกที่ 20mA ต่อตัวปล่อย. ลดลงสูงสุด 60mA สําหรับการจัดการความร้อน. กระแสการขับเคลื่อนที่อนุรักษ์ขยายช่วงเวลาการบริการการบํารุงรักษาที่ลดลงสําหรับการใช้งานอุตสาหกรรมที่ทํางานตลอดเวลา.

85% ความเหมือนกันอย่างน้อยทั่วพื้นที่ที่ใช้งาน โดยวัดในกรีด 9 จุดตามมาตรฐานอุตสาหกรรม ไม่มีเส้นที่เห็นได้ชัดหรือการชันในสนามสีแข็ง

การบูรณาการทางกล

ช่องปิดโหลด LCD:70.53 มิลลิเมตร × 127.28 มิลลิเมตร × 1.68 มิลลิเมตร

สตั๊กรวม LCD + CTP72.52 มิลลิเมตร × 132.90 มิลลิเมตร × 2.56 มิลลิเมตร

ความหนารวม 2.56 มิลลิเมตรรวมถึงจอ, เซ็นเซอร์สัมผัส, กระจกปก, และชั้นผสมทั้งหมด. ไม่มีบอร์ดควบคุมภายนอก. ไม่มีการผูกผูกผูกแยกระหว่างการประกอบ.

หาง FPC เริ่มจากขอบสั้นด้วยเครื่องเชื่อม 40 ปิน 0.5 มิลลิเมตร ระยะโค้งที่กําหนดไว้สําหรับพับเป็นกระเป๋าสะพายคอมแพคต์ เส้นทางผ่านกลไก hinge เส้นทางผ่านช่องแชสซิสแคบ

กล่องปกคลุมภายนอกพื้นที่ทํางานของ LCD ให้พื้นผิวปิดสําหรับการบูรณาการซับ IP54 และ IP65 ระดับห้องบรรจุสามารถบรรลุได้ด้วยการออกแบบเครื่องกลที่เหมาะสม

สถาปัตยกรรมเครื่องขับ: HX83112-A

ไดรเวอร์แหล่ง 1080 ช่อง✅ การออกเสียง 1 ตัวต่อคอลัมน์รองพิกเซล RGB
เครื่องขับประตู 1920 ช่อง✓ การออกเสียงหนึ่งครั้งต่อเส้นสแกนแนวราบ
การแก้ไขแกมม่าบนชิปโปรแกรมได้ 64 ขั้นตอนต่อช่องสี ปรับระดับให้กับการเปลี่ยนแปลงจากแผ่นต่อแผ่น พบกับจอหลายอันในการปรับปรุงแบบไทล์

การผลิตไฟฟ้าในระดับสีเทาจาก VSP/VSN input ไม่มีบันไดความต้านทานภายนอก ไม่มีความแม่นยําความเข้มข้นที่ต้องการ

สนับสนุนโหมดหลับการบริโภคปัจจุบันแบบรอคอยที่ลึกต่ํากว่าอัตราการออกกําลังกายของเซลล์ Li-ion แบบปกติ ต่ํากว่า 5ms ตื่นต่อภาพเต็ม 120ms ตื่นจากซอฟต์แวร์รีเซ็ตพร้อมการลดเรจิสเตอร์เต็ม

การเก็บ EEPROMของข้อมูลการปรับขนาดโรงงาน การตั้งค่า VCOM การโค้งกามาม่า การเปิดไฟโดยซ้ําตั้งค่าอัตโนมัติ การตั้งค่าโฮสต์ที่ไม่จําเป็นสําหรับการทํางานพื้นฐาน

โปรต็อกอลการกําหนดเวลาและควบคุม

ปริมาตรการกําหนดเวลาตั้ง
รวมระยะเวลากรอบ: 2520 เส้นทั่วไป
เส้นทางที่เห็นได้-1920
หน้าบ้าน: 32 เส้นอย่างน้อย (พึ่งพาการควบคุมสัมผัส)
หลังบ้าน: สามารถโปรแกรมให้เหมาะสมกับความต้องการของแผ่น
อัตราการอัพเดท: สูงสุด 120 Hz ในระดับความละเอียดที่ลดลง, 60 Hz ในระดับ Full HD

ปริมาตรการกําหนดเวลาแนวราบ
ระดับระยะเส้นที่มีความถี่ของ PCLK
ข้อมูลที่ใช้ได้ในช่องกลางในช่วงสาย
ระยะเวลาที่ว่างจะนํา DSI packet overhead และการฝังคําสั่ง

ระบบซอฟต์แวร์รีเซ็ตคําสั่ง 01h เริ่มการลดใหม่ของบันทึก ความช้า 5ms ก่อนคําสั่งถัดไป ความช้า 120ms ก่อน Sleep Out หากรีเซ็ตถูกออกระหว่างการแสดงผลโฮสต์ต้องดําเนินการ PCLK/HSYNC/VSYNC/DE เป็นเวลา 2 เฟรมเต็ม หลังจากสั่งรีเซ็ต.

คุณสมบัติด้านสิ่งแวดล้อม

อุณหภูมิการทํางาน-20°C ถึง +60°C ด้วยการสัมผัส
อุณหภูมิการเก็บรักษา:-30°C ถึง +70°C ไม่ใช้พลังงาน
ระยะความชื้น:20% ถึง 90% RH ไม่หมัก

ความสามารถในการเริ่มต้นเย็นยืนยันที่ -20 °C ความแน่นของคริสตัลเหลวยังคงอยู่ในวงจรการทํางาน ไม่มีการติดต่อภาพชั่วคราวหรือความเสื่อมของเวลาตอบสนองในอุณหภูมิสุด

แมตริกซ์การทดสอบความน่าเชื่อถือ:

การเก็บรักษาในอุณหภูมิสูง 96 ชั่วโมงที่ +70°C
การเก็บรักษาในอุณหภูมิต่ํา 96 ชั่วโมงที่ -30 °C
การทํางานในอุณหภูมิสูง ✅ 96 ชั่วโมงที่ +60 °C
การทํางานในอุณหภูมิต่ํา ✅ 96 ชั่วโมงที่ -20 °C
การเก็บความชื้น 96 ชั่วโมงที่ 50 °C / 90%RH
ความช็อคทางความร้อน 10 วงจร -20 °C ถึง +60 °C ใช้เวลา 30 นาที

ไม่มีความล้มเหลวทางการทํางาน ไม่มีพิกเซลที่หายไป ไม่มีการรั่วไหลของคริสตัลเหลว ไม่มีการทําลายร่องรอย ไม่มีความรู้สึกต่อการสัมผัส

การสนับสนุนการบูรณาการ

ชุดการประเมิน✅ บอร์ดไดรฟอร์ พร้อม HDMI-to-MIPI bridge, การหลุดของเครื่องควบคุมด้วยการสัมผัส, และการจําหน่ายพลังงานที่ปรับได้. ยืนยันเวลา, ทดสอบการตอบสนองด้วยการสัมผัส, วัดการใช้พลังงานโดยไม่ต้องพัฒนาฮาร์ดแวร์ตามสั่ง

ตัวอย่างกล- หน่วยที่ไม่ทํางานที่มีขนาด, น้ําหนักและการวางเครื่องเชื่อมเหมือนกัน ตรวจสอบความเหมาะสมในห้องประกอบการผลิต สร้างอุปกรณ์ประกอบการพัฒนาเส้นทางเคเบิลก่อนการจัดซื้อจอ

รายงานการวัดทางแสง✅ ความสว่าง, ความเหมือนกัน, สี, และความแตกต่างของอัตราสัมพันธ์ตามมาตรฐาน NIST เครื่องมือ. รวมไปยังการจัดส่งตัวอย่าง. ปรับปรุงต่อชุดการผลิตตามคําขอ.

การเข้าถึงวิศวกรรมการใช้งานการปรึกษาโดยตรงกับผู้เชี่ยวชาญด้านจอเพื่อตรวจสอบการเรียงลําดับพลังงาน, การลด EMI, การปรับสัมผัส, และนิติบุคคลที่กําหนดกล่องปก
