รายละเอียดสินค้า

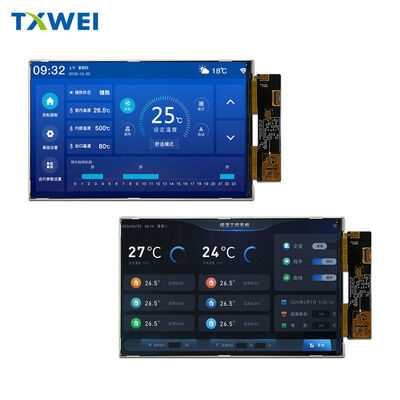

จอแสดงผล 8 นิ้ว 1200*1920 อุปกรณ์รักษาความปลอดภัย จอแสดงผล โมดูล LCD อินเทอร์เฟซ MIPI จอแสดงผล หน้าจอสัมผัสเสริม

ผลิตภัณฑ์

จอแสดงผล 8 นิ้ว 1200*1920 อุปกรณ์รักษาความปลอดภัย จอแสดงผล โมดูล LCD อินเทอร์เฟซ MIPI จอแสดงผล หน้าจอสัมผัสเสริม

MOQ:	1
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	7-16 วัน
วิธีการชำระเงิน:	L/C,D/A,D/P,T/T
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE FCC ROHS

หมายเลขรุ่น

TXW800042B0

เอกสาร

จำนวนพิกเซล:

1200*1920

การดูทิศทาง:

ไอพีเอส

แสดงส่วนต่อประสาน:

Mipi 4 Lane

ความสว่าง:

500 nits

พื้นที่ใช้งาน:

107.64*172.22

ขนาดเค้าร่าง:

114.6*184.1*2.8มม

อุณหภูมิในการทำงาน:

-10+60℃

อุณหภูมิในการจัดเก็บ:

-20+70 ℃

จำนวนพิน:

31พิน

เน้น:

โมดูลจอแสดงผล LCD MIPI ขนาด 8 นิ้ว

หน้าจอ LCD TFT ความละเอียด 1200x1920

จอแสดงผลอุปกรณ์รักษาความปลอดภัยแบบหน้าจอสัมผัส

คําอธิบายสินค้า

✦ TXW800042B0 ✦

โมดูลจอแสดงผล WQXGA+ บางเฉียบขนาด 8.0 นิ้ว

➤ ความละเอียด 1200×1920 · MIPI DSI 4 เลน · 550 cd/m² · โปรไฟล์ 2.8 มม. · การรับชมทุกทิศทาง

◆◆◆ จอแสดงผลที่นิยามความเป็นเลิศด้านภาพแบบพกพาใหม่ ◆◆◆

ในโลกที่ทุกมิลลิเมตรมีความสำคัญและทุกพิกเซลมีความหมาย TXW800042B0 ถือเป็นโซลูชันจอแสดงผลขนาด 8.0 นิ้วที่สมบูรณ์แบบสำหรับนักออกแบบที่ไม่ยอมประนีประนอม ผลิตโดย Shenzhen Tianxianwei Technology ผลงานชิ้นเอกนี้มอบ ความละเอียด 1200×RGB×1920 — นั่นคือ 2.3 ล้านพิกเซล ของความคมชัดที่น่าทึ่ง — บรรจุอยู่ในความหนาเพียง 2.80 มม. โดยรวม.

ไม่ว่าคุณจะสร้างแท็บเล็ตรุ่นต่อไป อุปกรณ์วินิจฉัยแบบพกพาระดับพรีเมียม คอนโซลเกมพกพาที่สมจริง หรือแผง HMI อุตสาหกรรมที่ซับซ้อน จอแสดงผลนี้จะเปลี่ยนผลิตภัณฑ์ของคุณจากธรรมดาให้เป็นพิเศษ สถาปัตยกรรมพิกเซลแบบแถบแนวตั้ง RGB รับประกันความแม่นยำของสีที่ตรงตามความต้องการของการถ่ายภาพทางการแพทย์ ในขณะที่ ความสว่าง 550 cd/m² สามารถเอาชนะความท้าทายของแสงแวดล้อมที่ทำให้หน้าจออื่น ๆ ด้อยกว่าได้

◆◆◆ ประสิทธิภาพการแสดงผลที่ดึงดูดสายตา ◆◆◆

▪ ความละเอียดที่ไร้การประนีประนอม

 เมทริกซ์พิกเซล 1200 แนวนอน × 1920 แนวตั้ง แสดงถึงก้าวกระโดดที่สำคัญเหนือจอแสดงผล HD มาตรฐาน ด้วย ระยะห่างพิกเซล 0.0299 มม. × 0.0897 มม. TXW800042B0 ให้ความหนาแน่นของพิกเซลที่ทำให้พิกเซลแต่ละพิกเซลมองไม่เห็นในระยะการมองเห็นทั่วไป — มอบการแสดงผลตัวอักษรที่ราบรื่น ไอคอนที่คมชัด และความสมจริงของภาพถ่ายที่ผู้ใช้ในปัจจุบันต้องการ

 พื้นที่ใช้งาน 107.64 มม. × 172.22 มม. ให้สัดส่วนภาพแนวตั้งที่ปรับให้เหมาะสม 10:16 เหมาะอย่างยิ่งสำหรับการอ่านเอกสาร อินเทอร์เฟซการเลื่อนแนวตั้ง และแอปพลิเคชันแบบพกพาที่ความสูงสำคัญกว่าความกว้าง นี่ไม่ใช่แค่จอแสดงผล — แต่เป็นผืนผ้าใบสำหรับการออกแบบภาพที่ทะเยอทะยานที่สุดของคุณ

▪ การรับชมตลอดเวลา — ทุกมุมมอง สมบูรณ์แบบ

ลืมทุกสิ่งที่คุณรู้เกี่ยวกับการรับชมจอแสดงผล TXW800042B0 มี เทคโนโลยีการรับชมตลอดเวลา — ความสำเร็จด้านวิศวกรรมออปติคัลที่ซับซ้อนซึ่งรักษาคอนทราสต์ ความแม่นยำของสี และความสว่างที่สม่ำเสมอจาก ทุกทิศทางการมองเห็นที่คาดคิดได้.

ไม่ว่าผู้ใช้จะเอียงอุปกรณ์ไปทางซ้าย ขวา ขึ้น ลง หรือการผสมผสานแนวทแยงใด ๆ ภาพก็ยังคงสมบูรณ์แบบ ไม่มีการกลับสี ไม่มีการเปลี่ยนแปลงแกมมา ไม่มีการลดทอนคอนทราสต์ ความสม่ำเสมอ 360 องศานี้ไม่ใช่แค่สเปก — แต่เป็นข้อได้เปรียบทางการแข่งขันสำหรับผลิตภัณฑ์ที่ใช้ในสภาพแวดล้อมที่เปลี่ยนแปลงตลอดเวลาและคาดเดาไม่ได้

▪ ปกติสีดำ — เข้มข้น สมจริง

 เมทริกซ์แอคทีฟ TFT แบบส่งผ่านปกติสีดำ มอบสีดำที่แท้จริงซึ่งทำให้สีสันสดใสและเนื้อหามีชีวิตชีวา แตกต่างจากแผงปกติสีขาวที่ดูจางลงในสภาพแวดล้อมที่มืด จอแสดงผลนี้จะรักษาความละเอียดของเงาและอัตราส่วนคอนทราสต์ที่ทำให้เนื้อหา HDR มีชีวิตชีวา — แม้ว่าจะไม่มีการประมวลผล HDR โดยเฉพาะก็ตาม

◆◆◆ MIPI DSI — อินเทอร์เฟซแห่งความเป็นเลิศสมัยใหม่ ◆◆◆

▪ การส่งสัญญาณแบบดิฟเฟอเรนเชียลความเร็วสูง 4 เลน

TXW800042B0 ละทิ้งอินเทอร์เฟซแบบขนานแบบเก่าเพื่อใช้ MIPI DSI (Display Serial Interface) 4 เลน — มาตรฐานการส่งสัญญาณแบบดิฟเฟอเรนเชียลประสิทธิภาพสูงแบบเดียวกับที่พบในสมาร์ทโฟนเรือธงและแท็บเล็ตพรีเมียม นี่ไม่ใช่แค่การเลือกอินเทอร์เฟซ แต่เป็นการตัดสินใจเชิงกลยุทธ์ที่ปลดล็อกประโยชน์ทางวิศวกรรมที่จับต้องได้:

✓ ภูมิคุ้มกัน EMI
คู่ดิฟเฟอเรนเชียลจะปฏิเสธสัญญาณรบกวนโหมดทั่วไปจากตัวส่งสัญญาณไร้สาย ไดรฟ์มอเตอร์ และแหล่งจ่ายไฟสลับ — ช่วยให้การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้าสูง

✓ จำนวนพินลดลง
เพียง 31 พินโดยรวม เทียบกับ 40+ สำหรับโซลูชัน RGB แบบขนานหรือ LVDS ช่วยลดความซับซ้อนในการเดินสาย PCB และการเลือกคอนเนคเตอร์

✓ ระยะสายเคเบิลที่ยาวขึ้น
สัญญาณ MIPI ที่แข็งแกร่งรองรับความยาวสายเคเบิลแบบยืดหยุ่นที่ยาวขึ้นโดยไม่ทำให้สัญญาณเสื่อม — สำคัญสำหรับสถาปัตยกรรมอุปกรณ์แบบฝาพับ แบบสไลด์ หรือแบบปรับได้

✓ การใช้พลังงานต่ำลง
การส่งสัญญาณแบบอนุกรมโดยธรรมชาติช่วยลดการกระจายพลังงานแบบไดนามิกเมื่อเทียบกับบัสแบบขนานหลายบิต — ยืดอายุแบตเตอรี่ในการใช้งานแบบพกพา

▪ การกำหนดค่าพิน — สะอาด มีเหตุผล พร้อมสำหรับการรวมระบบ

คอนเนคเตอร์ FPC 31 พินจัดระเบียบสัญญาณด้วยความแม่นยำทางวิศวกรรม:

◈ LEDA (พิน 1-3):อินพุตไฟขั้วบวกของแบ็คไลท์ — การเชื่อมต่อซ้ำซ้อนสามครั้งช่วยให้มั่นใจได้ว่ากระแสไฟฟ้าจะกระจายอย่างสม่ำเสมอทั่วทั้งอาร์เรย์ LED 27 ดวง

◈ LEDK (พิน 5-8):ขั้วลบของแบ็คไลท์ — สี่พินช่วยลดการสูญเสียความต้านทานและการกระจุกตัวของความร้อน

◈ เลนข้อมูล MIPI: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — คู่ข้อมูลแบบดิฟเฟอเรนเชียลสี่คู่ที่ส่งข้อมูลสี 24 บิตด้วยความเร็วสูงสุด 1 Gbps ต่อเลน.

◈ สัญญาณนาฬิกา MIPI: CLKP/CLKN — สัญญาณนาฬิกาแบบดิฟเฟอเรนเชียลเฉพาะช่วยให้การสุ่มตัวอย่างข้อมูลแม่นยำภายใต้สภาวะการทำงานทั้งหมด

◈ RESET (พิน 27):ฮาร์ดแวร์รีเซ็ตแบบแอคทีฟต่ำพร้อมการกรองสัญญาณรบกวนอัจฉริยะ — พัลส์ที่สั้นกว่าที่ระบุจะถูกปฏิเสธโดยอัตโนมัติเพื่อป้องกันการทริกเกอร์ผิดพลาด

◈ รางไฟ: VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65-3.3V — ความเข้ากันได้ของแรงดันไฟฟ้าที่ยืดหยุ่นกับ SoC และโปรเซสเซอร์แอปพลิเคชันสมัยใหม่

◆◆◆ สถาปัตยกรรมพลังงาน — อัจฉริยะ มีประสิทธิภาพ ได้รับการปกป้อง ◆◆◆

▪ การจ่ายไฟหลายรางที่แม่นยำ

TXW800042B0 รวมการจัดการพลังงานที่ซับซ้อนซึ่งปกป้องการลงทุนของคุณและลดความซับซ้อนของการออกแบบระบบ:

◈ IOVCC (1.65V - 3.3V):
ความเข้ากันได้ของแรงดันไฟฟ้า I/O ที่หลากหลายช่วยให้เชื่อมต่อโดยตรงกับตระกูลลอจิก 1.8V, 2.5V หรือ 3.3V ได้โดยไม่ต้องใช้ตัวแปลงระดับ — ลดต้นทุน BOM และความซับซ้อนของ PCB

◈ VDD (2.8V - 3.3V):
แหล่งจ่ายไฟ DC/DC หลักพร้อมข้อกำหนดการควบคุมที่เข้มงวด ตัวปั๊มประจุภายในจะสร้างแรงดันไฟฟ้าเฉพาะ TFT ทั้งหมดจากอินพุตเดียวนี้

◈ VGH (แรงดันเกตบวก): ~18V
สร้างขึ้นภายในผ่านตัวปั๊มประจุภายนอก — เปิดทรานซิสเตอร์พิกเซล TFT ให้ทำงานเต็มที่เพื่อการถ่ายโอนประจุผลึกเหลวที่สมบูรณ์

◈ VGL (แรงดันไบแอสเกตลบ): ~-8V
สร้างขึ้นภายใน — รักษาทรานซิสเตอร์พิกเซลให้อยู่ในสถานะปิดสนิท ป้องกันการรั่วไหลใต้เกณฑ์ที่ทำให้เกิดการกะพริบและการคงอยู่ของภาพ

◈ VSP/VSN (รางอนาล็อก):
แหล่งจ่ายไฟบวกและลบสำหรับบันไดอ้างอิงแกมมา — ปรับเทียบจากโรงงานผ่าน OTP เพื่อความสม่ำเสมอของแผงต่อแผง

▪ ลำดับพลังงานที่สำคัญ — การป้องกันในตัว

 HX8279D driver IC ใช้ลำดับการเปิดเครื่องอัจฉริยะที่ป้องกันการล็อคและรับประกันการเริ่มต้นที่เชื่อถือได้:

ขั้นตอนที่ 1: VDD เพิ่มขึ้นสู่ระดับการทำงาน
ขั้นตอนที่ 2: RESETB ทำงานต่ำเป็นระยะเวลาขั้นต่ำ กระตุ้นการรีเซ็ตเครื่องจักรสถานะภายใน
ขั้นตอนที่ 3: แรงดันลบ VGL สร้างขึ้นก่อน (ผ่านการป้องกันไดโอด Schottky ภายนอก) — สำคัญสำหรับการป้องกันการกระตุ้น SCR ที่ผิดปกติ
ขั้นตอนที่ 4: แรงดันบวก VGH เพิ่มขึ้นหลังจากการปรับเสถียรของ VGL
ขั้นตอนที่ 5: อินเทอร์เฟซ MIPI เข้าสู่โหมดความเร็วสูง รับรหัสการกำหนดค่าเริ่มต้น
ขั้นตอนที่ 6: GOA MUX และรีจิสเตอร์เวลาต้องถูกเขียนภายใน 50ms หลังจากปล่อยรีเซ็ต — รับประกันการเริ่มต้นไดรเวอร์เกตที่เหมาะสม
ขั้นตอนที่ 7: เปิดเอาต์พุตจอแสดงผล แสดงเฟรมแรกด้วยแกมมาเริ่มต้นจากโรงงาน

แนวทางตามลำดับนี้ช่วยขจัดวงจรการจัดการพลังงานภายนอกที่ซับซ้อนซึ่งจำเป็นสำหรับจอแสดงผลคู่แข่ง ลดความเสี่ยงในการออกแบบของคุณและเร่งเวลาออกสู่ตลาด

◆◆◆ ความสว่างของแบ็คไลท์ — ออกแบบมาเพื่อความทนทาน ◆◆◆

▪ อาร์เรย์ Edge-Lighting LED 27 ดวง

ระบบแบ็คไลท์ในตัวใช้ LED สีขาวประสิทธิภาพสูง 27 ดวง ในการกำหนดค่า Edge-lighting ที่ปรับให้เหมาะสมอย่างระมัดระวัง นี่ไม่ใช่แค่การให้แสงสว่าง — แต่เป็นวิศวกรรมออปติคัลที่ออกแบบมาเพื่อประสิทธิภาพในโลกแห่งความเป็นจริง:

◈ 550 cd/m² ความสว่างทั่วไป:
สูงกว่า 400-450 cd/m² ทั่วไปของจอแสดงผลระดับผู้บริโภค รับประกันการอ่านภายใต้แสงสำนักงาน ภายในรถยนต์ และสภาพกลางแจ้งปานกลาง

◈ ≥75% ความสม่ำเสมอ (ขั้นต่ำ):
การออกแบบทางแสงที่เข้มงวดป้องกัน "จุดร้อน" และ "มุมมืด" ที่พบในผลิตภัณฑ์ราคาถูก เนื้อหาของคุณจะปรากฏสว่างสม่ำเสมอตั้งแต่ขอบจรดขอบ

◈ ช่วงแรงดันไฟฟ้าไปข้างหน้า 8.4V - 9.6V:
รองรับตัวแปลงบูสต์ราคาไม่แพงพร้อมความแม่นยำในการควบคุมปานกลาง — ไม่จำเป็นต้องใช้ตัวอ้างอิงที่แม่นยำ

◈ 225mA กระแสไฟทั่วไป:
สมดุลสำหรับประสิทธิภาพสูงสุดเทียบกับการจัดการความร้อน อาร์เรย์ LED ทำงานภายในขอบเขตการออกแบบความร้อนได้อย่างสบายเพื่อความน่าเชื่อถือที่ยาวนานขึ้น

▪ อายุการใช้งาน LED 30,000 ชั่วโมง — สร้างมาเพื่อความทนทาน

ให้คะแนน 30,000 ชั่วโมงถึงความสว่าง 50% (ที่ 32mA ต่อ LED) แบ็คไลท์นี้มีอายุการใช้งานยาวนานกว่าวงจรชีวิตผลิตภัณฑ์ทั่วไปอย่างมาก สำหรับการเปรียบเทียบ:

✓ ใช้งาน 8 ชั่วโมงต่อวัน = 10+ ปีของการบริการ
✓ ใช้งาน 16 ชั่วโมงต่อวัน = 5+ ปีของการทำงานต่อเนื่อง
✓ การใช้งานอุตสาหกรรม 24/7 = 3.4 ปี ก่อนพิจารณาการบำรุงรักษา

ข้อกำหนดระบุไว้อย่างชัดเจนว่ากระแสไฟในการทำงานส่งผลโดยตรงต่ออายุการใช้งาน — ความซื่อสัตย์ในการออกแบบที่ช่วยให้ตัดสินใจด้านวิศวกรรมความร้อนและไฟฟ้าได้อย่างมีข้อมูล ใช้การควบคุมกระแสไฟและการจัดการความร้อนที่เหมาะสม และจอแสดงผลของคุณจะมีอายุการใช้งานยาวนานกว่าผลิตภัณฑ์ที่ให้บริการ

◆◆◆ ความเชี่ยวชาญทางกล — บางเฉียบ แม่นยำ รวมเข้าได้ ◆◆◆

▪ ความหนาทั้งหมด 2.80 มม. — นิยามความเป็นไปได้ใหม่

ด้วยความหนาเพียง 2.80 มม. โดยรวม TXW800042B0 ช่วยให้การออกแบบผลิตภัณฑ์ที่ไม่เคยเป็นไปได้มาก่อนด้วยโมดูลจอแสดงผลทั่วไป:

✓ แท็บเล็ตบางเฉียบที่เทียบเท่ากับสมุดบันทึกกระดาษในด้านการพกพา
✓ อุปกรณ์วินิจฉัยแบบสวมใส่ได้ที่ไม่ลดทอนขนาดหน้าจอ
✓ แผงควบคุมแบบฝังที่พอดีกับความลึกของแผ่นผนังมาตรฐาน
✓ เครื่องมือวัดแบบพกพาที่ทุกกรัมและมิลลิเมตรส่งผลต่อการใช้งานภาคสนาม

▪ ขนาดที่แม่นยำสำหรับการรวมระบบที่ราบรื่น

พื้นที่โมดูล 114.60 มม. × 184.10 มม. ให้พื้นที่ขอบจอที่กว้างสำหรับการยึดด้วยกาว การปิดผนึกด้วยปะเก็น หรือการเคลือบแผงสัมผัส ในขณะที่ยังคงรักษาขนาดโดยรวมที่กะทัดรัด ความคลาดเคลื่อนที่สำคัญของ ±0.20 มม. ช่วยให้สามารถติดตั้งได้โดยตรงโดยไม่ต้องใช้เครื่องมือจับยึดหรือกลไกปรับที่ซับซ้อน

 การออกจาก FPC จากขอบด้านล่างพร้อมระยะห่างที่เข้ากันได้กับ ZIF มาตรฐาน ช่วยลดความซับซ้อนในการเดินสายเคเบิลในโครงสร้างที่บาง ภาพวาดทางกลที่รวมอยู่ให้ข้อมูลมิติที่ครอบคลุมสำหรับการออกแบบโครงสร้าง รวมถึง:

◈ ตำแหน่งพื้นที่ใช้งานเทียบกับขอบโมดูล
◈ รัศมีการโค้งงอของ FPCคำแนะนำสำหรับอายุการใช้งานที่ยืดหยุ่น
◈ แผ่นวงจรไดรเวอร์ LEDตำแหน่งสำหรับควบคุมแบ็คไลท์ภายนอก
◈ แนวทางการรวมแผงสัมผัส (แนะนำให้มีส่วนยื่น 0.3-0.5 มม. ต่อด้าน)

◆◆◆ ความน่าเชื่อถือได้รับการตรวจสอบ — ทดสอบเกินความคาดหมาย ◆◆◆

▪ การรับรองสภาพแวดล้อมที่เข้มงวดหกประการ

TXW800042B0 ผ่านการทดสอบความเครียดอย่างครอบคลุมซึ่งตรวจสอบประสิทธิภาพในสถานการณ์การใช้งานจริง:

◈ การจัดเก็บที่อุณหภูมิสูง (+70°C / 96 ชั่วโมง):
ตรวจสอบความเสถียรของวัสดุและความสมบูรณ์ของการปิดผนึกภายใต้ความเครียดจากความร้อนสูงในสภาวะที่ไม่ทำงาน การตรวจสอบการทำงานหลังการทดสอบยืนยันว่าไม่มีส่วนที่ขาดหาย พิกเซลที่ลัดวงจร หรือการเสื่อมสภาพของจอแสดงผล

◈ การจัดเก็บที่อุณหภูมิต่ำ (-20°C / 96 ชั่วโมง):
รับประกันความสามารถในการสตาร์ทเย็นและความยืดหยุ่นของวัสดุในอุณหภูมิที่จอแสดงผลมาตรฐานประสบปัญหาความหนืดของผลึกเหลวเพิ่มขึ้นและการลดลงของเวลาตอบสนอง

◈ การทำงานที่อุณหภูมิสูง (+60°C / 96 ชั่วโมง):
การทดสอบที่เข้มงวดที่สุด — การทำงานทางไฟฟ้าเต็มรูปแบบที่อุณหภูมิสูงสุดที่กำหนด จอแสดงผลต้องรักษาพารามิเตอร์การทำงานทั้งหมดโดยไม่มีความร้อนเกิน การเปลี่ยนสี หรือการเสื่อมสภาพของ LED ก่อนเวลาอันควร การรั่วไหลของผลึกเหลวภายใต้ความเครียดจากความร้อนในการทำงานถือเป็นความล้มเหลวโดยอัตโนมัติ

◈ การทำงานที่อุณหภูมิต่ำ (-10°C / 96 ชั่วโมง):
ตรวจสอบประสิทธิภาพแบบเรียลไทม์ในสภาพแวดล้อมที่เย็น ฟองอากาศที่อุณหภูมิต่ำ — เกิดจากการหดตัวทางความร้อนที่แตกต่างกัน — ถูกห้ามอย่างเคร่งครัด การคลายซีลขอบและเอฟเฟกต์รุ้งของเฟรมก็ถูกปฏิเสธเช่นกัน

◈ การจัดเก็บที่อุณหภูมิสูง/ความชื้น (50°C และ 90%RH / 96 ชั่วโมง):
เร่งกลไกการแทรกซึมของความชื้นและการกัดกร่อน โมดูลต้องรักษาความสมบูรณ์ของการปิดผนึกและการแยกทางไฟฟ้าในสภาพแวดล้อมเขตร้อนหรือคลังสินค้าที่ไม่มีการควบคุม

◈ การหมุนเวียนความร้อน (10 รอบ: -10°C ถึง +60°C):
ทำให้โมดูลผ่านการเปลี่ยนแปลงการคงค้าง 30 นาทีอย่างรวดเร็วระหว่างสภาวะสุดขั้ว สิ่งนี้จะเปิดเผยความไม่ตรงกันของสัมประสิทธิ์การขยายตัวทางความร้อนระหว่างแก้ว โลหะ โพลีเมอร์ และวัสดุติดกาว เอฟเฟกต์รุ้งของเฟรมและความล้มเหลวของซีลเป็นเกณฑ์การปฏิเสธโดยอัตโนมัติ

◆◆◆ แอปพลิเคชัน — ที่ความเป็นเลิศพบกับโอกาส ◆◆◆

▪ แท็บเล็ตและอุปกรณ์ e-Reader ระดับพรีเมียม

ความละเอียดแนวตั้งที่ปรับให้เหมาะสม 1200×1920 ความสว่าง 550 cd/m² และโปรไฟล์บางเฉียบ 2.8 มม. สร้างรากฐานที่สมบูรณ์แบบสำหรับแท็บเล็ตรุ่นต่อไป การรับชมทุกทิศทางช่วยให้การอ่านและเรียกดูสะดวกสบายในทุกทิศทาง — แนวตั้งสำหรับเอกสาร แนวนอนสำหรับวิดีโอ หรือมุมใดก็ได้ระหว่างนั้น

▪ เครื่องมือทางการแพทย์และการวินิจฉัย

ความลึกสี 16.7 ล้านสี การปรับเทียบแกมมาที่เสถียรที่โหลดจาก OTP ในแต่ละรอบการเปิดเครื่อง และแบ็คไลท์ LED 30,000 ชั่วโมง ตรงตามความต้องการของจอภาพผู้ป่วย ระบบอัลตราซาวด์แบบพกพา และเครื่องมือวินิจฉัยแบบมือถือ อินเทอร์เฟซ MIPI รวมเข้ากับ SoC เกรดทางการแพทย์จาก Qualcomm, MediaTek ได้อย่างราบรื่น

▪ HMI อุตสาหกรรมและระบบควบคุมแบบพกพา

การทำงานในช่วงอุณหภูมิที่กว้าง (-10°C ถึง +60°C) ภูมิคุ้มกัน EMI ที่แข็งแกร่งผ่านการส่งสัญญาณแบบดิฟเฟอเรนเชียล MIPI และขนาดที่กะทัดรัด ตอบสนองต่อความเป็นจริงของโรงงาน รถยนต์บริการภาคสนาม และอุปกรณ์กลางแจ้ง จอแสดงผลยังคงอ่านได้ผ่านกระจกครอบป้องกันในสภาวะแสงแวดล้อมสูง

▪ เครื่องเล่นเกมและความบันเทิงแบบพกพา

ความหนาแน่นของพิกเซลสูง เวลาตอบสนองที่รวดเร็ว และการสร้างสีที่สดใส สร้างประสบการณ์การเล่นเกมที่สมจริง โปรไฟล์ที่บางช่วยให้การออกแบบตามหลักสรีรศาสตร์ที่ไม่ทำให้มือเมื่อยล้าในระหว่างการเล่นเกมที่ยาวนาน การรับชมทุกทิศทางรองรับสถานการณ์ผู้เล่นหลายคนที่อุปกรณ์ถูกแบ่งปันและมองจากมุมที่แตกต่างกัน

▪ จอแสดงผลภายในรถยนต์

การวางแนวตั้งเหมาะสำหรับจอแสดงผลข้อมูลคอนโซลกลาง ระบบความบันเทิงเบาะหลัง และการเปลี่ยนกระจกแบบดิจิทัล การรับรองอุณหภูมิที่กว้างตอบสนองต่อสภาวะอุณหภูมิสุดขั้วภายในห้องโดยสาร ตั้งแต่การจอดรถในทะเลทรายไปจนถึงการสตาร์ทในสภาพอากาศหนาวจัด ความเข้ากันได้ของ MIPI ช่วยลดความซับซ้อนในการรวมเข้ากับโปรเซสเซอร์ระบบสาระบันเทิงในรถยนต์สมัยใหม่

◆◆◆ การปรับแต่งและการสนับสนุนทางวิศวกรรม ◆◆◆

✦ วิสัยทัศน์ของคุณ วิศวกรรมของเรา ✦

Shenzhen Tianxianwei Technology นำเสนอบริการปรับแต่งที่ครอบคลุมเพื่อเปลี่ยน TXW800042B0 ให้เป็นโซลูชันจอแสดงผลที่สมบูรณ์แบบของคุณ:

✦ การเพิ่มความสว่าง
การปรับเปลี่ยนกระแสไฟ LED และจำนวนเพื่อรุ่นที่อ่านได้ภายใต้แสงแดด 800+ cd/m²

✦ การรวมระบบสัมผัส
การเคลือบแผงสัมผัสแบบคาปาซิทีฟแบบคาดการณ์ (PCAP) พร้อมสารเคลือบป้องกันแสงสะท้อนและป้องกันรอยนิ้วมือ

✦ ตัวเลือกกระจกครอบ
กระจก Gorilla ที่เสริมความแข็งแรงด้วยสารเคมี โพลีคาร์บอเนตทนทานต่อการทำลาย หรือพื้นผิวเกรดออปติคัลที่ตัดตามสั่ง

✦ การเชื่อมต่ออินเทอร์เฟซ
บอร์ดแปลง MIPI เป็น LVDS หรือ MIPI เป็น RGB เพื่อความเข้ากันได้กับระบบเดิม

✦ การเดินสาย FPC แบบกำหนดเอง
ตำแหน่งทางออกหางทางเลือก ความยาว และประเภทคอนเนคเตอร์สำหรับข้อจำกัดทางกลที่ไม่เหมือนใคร

✦ การเชื่อมต่อทางแสง
การเคลือบ LOCA หรือ OCA ช่วยขจัดแสงสะท้อนภายใน เพิ่มคอนทราสต์และการอ่านกลางแจ้ง 20-40%
