MOQ:	1
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	7-16 วัน
วิธีการชำระเงิน:	L/C,D/A,D/P,T/T
ความสามารถในการจัดหา:	10,000 ชิ้น

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

เซินเจิ้น

ชื่อแบรนด์

TXWEI

ได้รับการรับรอง

CE FCC ROHS

หมายเลขรุ่น

TXW800042B0-YLT

เอกสาร

จำนวนพิกเซล:

1200*1920

การดูทิศทาง:

ไอพีเอส

แสดงส่วนต่อประสาน:

Mipi 4 Lane

ความสว่าง:

500 nits

พื้นที่ใช้งาน:

107.64*172.22

ขนาดเค้าร่าง:

137.61*197.06*4.5มม

อุณหภูมิในการทำงาน:

-10+60℃

อุณหภูมิในการจัดเก็บ:

-20+70 ℃

จำนวนพิน:

31พิน

เทคโนโลยีระบบสัมผัส:

จี+จี

อินเตอร์เฟซแบบสัมผัส:

สัมผัส IC:

GT1151QM

เน้น:

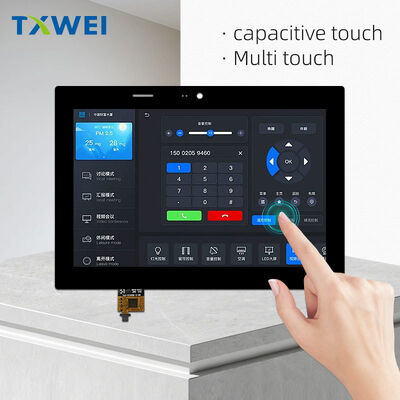

หน้าจอ LCD ทัชช์ขนาด 8 นิ้ว

โมดูลการแสดงความปลอดภัยของอินเตอร์เฟซ MIPI

จอควบคุมแสงเครื่อง TFT LCD

คําอธิบายสินค้า

TXW800042B0-YLT

TFT LCD ขนาด 8.0" WQXGA+ พร้อม CTP ในตัว

1200 × 1920 · MIPI 4 เลน · 500cd/m² · 2.80mm LCM · ระบบสัมผัสแบบคาปาซิทีฟ G+G · การมองเห็นทุกทิศทางปรัชญาผลิตภัณฑ์

TXW800042B0-YLT แสดงถึงการคิดใหม่พื้นฐานเกี่ยวกับสิ่งที่โมดูลจอแสดงผลสามารถเป็นได้ มันไม่ใช่แค่หน้าจอที่มีแผงสัมผัสติดอยู่ แต่เป็นระบบออปโตอิเล็กทรอนิกส์แบบรวมศูนย์ — จอแสดงผล ระบบสัมผัส และแสงสว่างที่ออกแบบมาเป็นหน่วยเดียวที่สอดคล้องกัน

โมดูลนี้แก้ไขความตึงเครียดในการออกแบบเฉพาะในอุปกรณ์พกพาที่ทันสมัย: ความขัดแย้งระหว่างความหนาแน่นของพิกเซลที่เพิ่มขึ้นและความหนาทางกายภาพที่ลดลง ด้วยความหนาเพียง 2.80 มม. สำหรับ LCM เพียงอย่างเดียว และ 4.85 มม. ทั้งหมดเมื่อรวมระบบสัมผัสเข้าด้วยกัน โมดูลนี้จึงมีรูปแบบที่เคยไม่สามารถทำได้เมื่อห้าปีก่อน ในขณะที่ให้พิกเซลที่สามารถระบุตำแหน่งได้ 2.3 ล้านพิกเซลบนแนวทแยงขนาด 8.0 นิ้วในแนวตั้ง

สถาปัตยกรรมจอแสดงผล

เมทริกซ์พิกเซล

เมทริกซ์แบบแอคทีฟใช้ทรานซิสเตอร์ฟิล์มบาง 1200 คอลัมน์และ 1920 แถว แต่ละตัวควบคุมกลุ่มพิกเซลย่อยแบบแถบแนวตั้ง RGB ระยะห่างแนวนอน 0.0299 มม. และแนวตั้ง 0.0897 มม. ให้ความหนาแน่นของพิกเซลเพียงพอสำหรับการปรับแต่งตัวอักษรในระยะการมองเห็นทั่วไปของอุปกรณ์มือถือ — ประมาณ 40 ถึง 60 เซนติเมตร — โดยไม่มีค่าใช้จ่ายในการประมวลผลและพลังงานของความละเอียดระดับ 4K

พื้นที่ใช้งานขนาด 107.64 มม. × 172.22 มม. มีอัตราส่วนภาพ 10:16 การวางแนวนี้ให้ความสำคัญกับความหนาแน่นของข้อมูลแนวตั้ง ซึ่งเป็นการตัดสินใจที่สะท้อนถึงการใช้งานโมดูลที่ตั้งใจไว้ในแอปพลิเคชันที่เน้นเอกสาร อินเทอร์เฟซการเลื่อน และเครื่องมือในแนวตั้ง ซึ่งความสูงจะสื่อถึงลำดับชั้นของข้อมูล

โหมดการแสดงผล

การทำงานแบบส่งผ่านสีดำปกติ (Normally Black transmissive operation) ให้ข้อได้เปรียบที่แตกต่างกันสองประการ ประการแรก สถานะที่ไม่มีพลังงานจะแสดงพื้นผิวที่ดูดซับแสงได้ลึก — ทำหน้าที่เป็นตัวกรองความหนาแน่นเป็นกลาง — ซึ่งช่วยลดการใช้พลังงานที่รับรู้ได้ในสถานะที่ไม่ได้ใช้งานและปรับปรุงคอนทราสต์ภายใต้แสงแวดล้อม ประการที่สอง การหมุนของแสงที่ขึ้นอยู่กับแรงดันไฟฟ้าของชั้นผลึกเหลวจะสร้างการตอบสนองแบบแกมมาที่ใกล้เคียงกับการรับรู้ความสว่างของมนุษย์มากกว่าทางเลือกสีขาวปกติ (Normally White) โดยเฉพาะอย่างยิ่งในบริเวณเงาที่สำคัญต่ำกว่า 20% ของไดรฟ์ดิจิทัล

ลักษณะการมองเห็น

เทคโนโลยีการมองเห็นทุกทิศทาง (All O'Clock viewing) ขจัดความไม่สมมาตรตามทิศทางที่จำกัดการออกแบบ TFT แบบดั้งเดิม กองแสง (Optical stack) — ตัวกรองโพลาไรเซอร์, ฟิล์มชดเชยการหักเห, ชั้นผลึกเหลว และตัวกรองโพลาไรเซอร์ที่สอง — ได้รับการออกแบบมาเพื่อให้กรวยของคอนทราสต์ที่ยอมรับได้ขยายออกไปอย่างสม่ำเสมอทั่วทั้ง 360 องศาของมุมราบ สิ่งนี้ทำได้โดยการควบคุมการกระจายมุมการเอียงล่วงหน้า (pretilt angle) และการจัดแนวผลึกเหลวแบบสองโดเมนหรือหลายโดเมน แทนที่จะเป็นการวางซ้อนฟิล์มชดเชยแบบง่ายๆ

ผลลัพธ์ที่ใช้งานได้จริง: อุปกรณ์ที่ติดตั้งในสภาพแวดล้อมการมองเห็นร่วมกัน — รถเข็นทางการแพทย์, แผงอุตสาหกรรม, หรืออุปกรณ์เล่นเกมแบบพกพา — จะแสดงสีและคอนทราสต์เหมือนกันโดยไม่คำนึงถึงตำแหน่งของผู้สังเกตการณ์ ไม่มีการผกผันสี ไม่มีแกมมาเลื่อน ไม่มีแสงสว่างลดลงที่มุมเฉียง

การรวมระบบสัมผัส

การออกแบบโครงสร้าง

แผงสัมผัสแบบคาปาซิทีฟใช้สถาปัตยกรรม G+G (Glass + Glass): เลนส์ครอบกระจก Panda หนา 1.1 มม., ชั้นกาวออปติคอล SCA หนา 0.20 มม., กระจกเซ็นเซอร์หนา 0.55 มม. พร้อมอิเล็กโทรด ITO หรือตาข่ายโลหะที่พิมพ์ลาย และชั้น SCA ที่สองหนา 0.20 มม. เคลือบลงบนพื้นผิวจอแสดงผล ความหนารวมของกองสัมผัส: 1.85 มม. ± 0.15 มม. ไม่รวมวัสดุเสริม

โครงสร้างนี้ให้ความสำคัญกับความทนทานและความชัดเจนทางแสงมากกว่าความบางโดยสมบูรณ์ กระจกครอบหนา 1.1 มม. ให้ความแข็งของพื้นผิว ≥7H ภายใต้แรงกด 750 กรัม — เพียงพอที่จะทนต่อรอยขีดข่วนจากกุญแจ แรงกดจากสไตลัส และการเสียดสีโดยบังเอิญในสภาพแวดล้อมภาคสนาม ชั้น SCA (Solid Clear Adhesive) ขจัดช่องว่างอากาศที่ทำให้เกิดการสะท้อนแบบเฟรสเนลและข้อผิดพลาดพารัลแลกซ์ในทางเลือกที่ใช้ปะเก็น

ลักษณะเซ็นเซอร์

คอนโทรลเลอร์ GT1151QM รองรับการติดตามพร้อมกันห้าจุด พร้อมโหมดการทำงานแบบสวมถุงมือและมือเปียก สิ่งเหล่านี้ไม่ใช่คุณสมบัติทางการตลาด แต่เป็นความจำเป็นทางวิศวกรรม: บุคลากรทางการแพทย์ใช้อุปกรณ์พร้อมถุงมือยางลาเท็กซ์หรือไนไตรล์ ผู้ปฏิบัติงานในอุตสาหกรรมทำงานด้วยมือที่ชื้นหรือปนเปื้อน ผู้ใช้กลางแจ้งพบกับฝนและการควบแน่น

คอนโทรลเลอร์สื่อสารผ่าน I2C ที่ระดับลอจิก 1.8V พร้อมแหล่งจ่ายไฟอนาล็อก 2.8V แยกต่างหาก การรายงานแบบอินเทอร์รัปต์ (พิน CTP_INT) ช่วยลดภาระการสำรวจบนโปรเซสเซอร์โฮสต์ ลดการใช้พลังงานของระบบและปรับปรุงความหน่วงของระบบสัมผัส สายรีเซ็ตเฉพาะ (CTP_RST) ช่วยให้คอนโทรลเลอร์กู้คืนได้โดยไม่ต้องรีบูตระบบทั้งหมด

การรวมแสง

แผงสัมผัสมีบริเวณตัวกรองสีดำกึ่งโปร่งใส IR ที่มีลักษณะสเปกตรัมเฉพาะ: การส่งผ่าน 5–15% ที่ความยาวคลื่นแสงที่มองเห็นได้ 550 นาโนเมตร, การส่งผ่าน >80% ที่อินฟราเรด 850 นาโนเมตร สิ่งนี้ช่วยให้สามารถตรวจจับระยะใกล้หรือตรวจจับแสงแวดล้อมหลังกระจกครอบโดยไม่กระทบต่อความสวยงามของจอแสดงผล — บริเวณเซ็นเซอร์จะปรากฏเป็นสีดำสม่ำเสมอต่อผู้ใช้ ในขณะที่ยังคงโปร่งใสต่อตัวปล่อยและตัวรับ IR

การออกแบบอินเทอร์เฟซ

การใช้งาน MIPI DSI

อินเทอร์เฟซ MIPI DSI 4 เลน แสดงถึงการเปลี่ยนแปลงที่ตั้งใจไว้จากมาตรฐาน RGB แบบขนานและ LVDS แบบเดิม เลนข้อมูลแต่ละเลนทำงานเป็นคู่ดิฟเฟอเรนเชียลเต็มรูปแบบ — D0P/D0N ถึง D3P/D3N — พร้อมคู่สัญญาณนาฬิกาเฉพาะ CLKP/CLKN สถาปัตยกรรมนี้ให้การปฏิเสธสัญญาณรบกวนโหมดร่วมโดยธรรมชาติ ทำให้สามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง: ใกล้กับตัวรับส่งสัญญาณเซลลูลาร์ แหล่งจ่ายไฟแบบสวิตชิ่ง และไดรฟ์มอเตอร์

โปรโตคอลแบบอนุกรมช่วยลดจำนวนพินลงเหลือ 31 พิน — รวมถึงแหล่งจ่ายไฟ กราวด์ และแสงพื้นหลัง — เมื่อเทียบกับ 40+ สำหรับทางเลือกแบบขนาน การลดจำนวนนี้แปลโดยตรงเป็นคอนเนคเตอร์ที่เล็กลง การเดินสาย PCB ที่ง่ายขึ้น และสายเคเบิลแบบยืดหยุ่นที่บางลง สำหรับอุปกรณ์พกพาที่ทุกมิลลิกรัมและลูกบาศก์มิลลิเมตรมีต้นทุนการออกแบบ การประหยัดเหล่านี้ไม่ใช่เรื่องเล็กน้อย

การจัดระเบียบพิน

FPC 31 พิน จัดกลุ่มสัญญาณที่เกี่ยวข้องกับการทำงานเข้าด้วยกันพร้อมกับกราวด์สำรองสลับกัน:

พิน 1–3: LEDA (ขั้วบวกแสงพื้นหลัง, ซ้ำสามครั้ง)
พิน 5–8: LEDK (ขั้วลบแสงพื้นหลัง, คืนสี่ครั้ง)
พิน 11–12: D2P/D2N (เลนข้อมูล MIPI 2)
พิน 14–15: D1P/D1N (เลนข้อมูล MIPI 1)
พิน 17–18: CLKP/CLKN (สัญญาณนาฬิกา MIPI)
พิน 20–21: D0P/D0N (เลนข้อมูล MIPI 0)
พิน 23–24: D3P/D3N (เลนข้อมูล MIPI 3)

พินกราวด์ที่ 9, 10, 13, 16, 19, 22, 25, 28 ให้เส้นทางคืนและฉนวนกันความร้อนระหว่างคู่ดิฟเฟอเรนเชียลความเร็วสูง พิน NC (4, 26) สงวนตำแหน่งสำหรับการขยายอินเทอร์เฟซในอนาคตหรือการเข้าถึงการทดสอบ

สถาปัตยกรรมพลังงาน

แรงดันไฟฟ้า

โมดูลต้องการโดเมนแหล่งจ่ายไฟที่แตกต่างกันสามแบบ:

IOVCC (1.65V – 3.3V): แหล่งจ่ายไฟลอจิก I/O ที่เข้ากันได้กว้าง 1.65V ต่ำสุดช่วยให้สามารถเชื่อมต่อโดยตรงกับ SoC แรงดันต่ำสมัยใหม่ได้ 3.3V สูงสุดรองรับตระกูลลอจิก 3.3V แบบเดิมโดยไม่ต้องมีการแปลงระดับ

VDD (2.8V – 3.3V): อินพุตคอนเวอร์เตอร์ DC/DC หลัก ตัวปั๊มประจุภายในสร้างแรงดันไฟฟ้าทั้งหมดที่เฉพาะเจาะจงกับ TFT จากรางเดียวนี้ — VGH (~18V, เกตเปิด), VGL (~-8V, เกตปิด), VSP/VSN (การอ้างอิงอนาล็อก) และ VCOM (อิเล็กโทรดร่วม)

CTP_VDD (2.8V): แหล่งจ่ายไฟอนาล็อกคอนโทรลเลอร์สัมผัสเฉพาะ แยกจากแหล่งจ่ายไฟจอแสดงผลเพื่อป้องกันสัญญาณรบกวนจากการสวิตช์เข้าสู่ช่องสัญญาณสัมผัสแบบคาปาซิทีฟ

ข้อกำหนดลำดับ

IC ไดรเวอร์ HX8279D บังคับใช้ลำดับการเปิดเครื่องที่เข้มงวดเพื่อป้องกันการค้างและรับประกันการเริ่มต้นที่เชื่อถือได้:

VDD เพิ่มขึ้นถึงเกณฑ์การทำงาน
RESETB ถูกตั้งค่าเป็นต่ำตามระยะเวลาที่กำหนดขั้นต่ำ
VGL สร้างขึ้นก่อน VGH (การป้องกันด้วยไดโอด Schottky ระหว่าง VGL และ GND ป้องกันการเปิดใช้งาน SCR ที่ผิดปกติเมื่อ VDD และ VSP เริ่มทำงานพร้อมกัน)
VGH เพิ่มขึ้นหลังจากการปรับ VGL ให้คงที่
อินเทอร์เฟซ MIPI เข้าสู่โหมดความเร็วสูง รับรหัสการเริ่มต้น
ลงทะเบียน MUX และเวลา GOA ถูกเขียนภายใน 50 มิลลิวินาทีนับจากการปล่อยรีเซ็ต
เปิดใช้งานเอาต์พุตจอแสดงผล แสดงเฟรมแรกด้วยแกมมาเริ่มต้นจากโรงงาน

ลำดับการปิดเครื่องจะย้อนกลับลำดับนี้ โดยการยืนยัน STBYB จะกระตุ้นการปิดเครื่องอย่างควบคุมได้ เครื่องสถานะภายในจัดการลำดับรางโดยอัตโนมัติ ลดความซับซ้อนของการจัดการพลังงานภายนอก

ระบบแสงสว่าง

อาร์เรย์ LED

หลอด LED สีขาว 27 ดวงในรูปแบบการจัดแสงขอบให้แสงพื้นหลังที่สม่ำเสมอทั่วทั้งพื้นที่ใช้งานขนาด 107.64 มม. × 172.22 มม. อาร์เรย์ทำงานที่แรงดันไฟฟ้าไปข้างหน้า 8.4V–9.6V ด้วยกระแสไฟทั่วไป 225mA ให้ความสว่าง 500 cd/m² ผ่านจอแสดงผลและกองสัมผัส

แนวทางการจัดแสงขอบ — LED วางอยู่ตามขอบหนึ่งหรือหลายขอบของแผง โดยมีแสงนำทางโดยช่องสะท้อนแสงและสกัดผ่านฟิล์มกระจายแสง — ทำให้ได้ความหนา LCM 2.80 มม. ซึ่งการจัดแสงโดยตรงไม่สามารถทำได้ ข้อแลกเปลี่ยนคือความสว่างสูงสุด: 500 cd/m² เพียงพอสำหรับการใช้งานในร่มและกลางแจ้งปานกลาง แต่ต้องมีการปรับปรุงเพื่อให้อ่านได้ภายใต้แสงแดดโดยตรง

ลักษณะอายุการใช้งาน

อายุการใช้งานของ LED กำหนดไว้ที่ 30,000 ชั่วโมงถึง 50% ของความสว่างเริ่มต้น วัดที่ 32mA ต่อ LED ตัวชี้วัดนี้สะท้อนถึงการเสื่อมสภาพในโลกแห่งความเป็นจริงมากกว่าความล้มเหลวอย่างกะทันหัน — แสงพื้นหลังจะค่อยๆ หรี่ลง ให้สัญญาณที่มองเห็นได้ของจุดสิ้นสุดอายุการใช้งาน แทนที่จะเป็นความมืดที่ฉับพลัน

ข้อกำหนดนี้เตือนอย่างชัดเจนว่ากระแสไฟในการทำงานสูงกว่า 37mA ต่อ LED จะเร่งการเสื่อมสภาพ ความโปร่งใสนี้ช่วยให้การออกแบบทางความร้อนและทางไฟฟ้าเป็นไปอย่างมีข้อมูล: ใช้การควบคุมกระแสที่เหมาะสม การระบายความร้อนที่เพียงพอ และที่สำคัญที่สุดคือ การควบคุมความสว่างที่ผู้ใช้ปรับได้ ซึ่งเริ่มต้นที่ระดับปานกลาง แทนที่จะเป็นเอาต์พุตสูงสุด

การรับรองด้านสิ่งแวดล้อม

การทดสอบการรับรองหกรายการตรวจสอบความทนทานต่อสภาพแวดล้อม:

การจัดเก็บที่อุณหภูมิสูง (+70°C, 96 ชั่วโมง): ตรวจสอบความเสถียรของวัสดุและความสมบูรณ์ของซีลภายใต้ความเค้นทางความร้อนโดยไม่มีการทำงานทางไฟฟ้า การตรวจสอบการทำงานหลังการทดสอบยืนยันว่าไม่มีส่วนที่ขาดหายไป พิกเซลที่ลัดวงจร หรือการเสื่อมสภาพของจอแสดงผล

การจัดเก็บที่อุณหภูมิต่ำ (-20°C, 96 ชั่วโมง): รับประกันความสามารถในการสตาร์ทเย็นและความยืดหยุ่นของวัสดุ จอแสดงผลมาตรฐานจะประสบปัญหาความหนืดของผลึกเหลวที่เพิ่มขึ้นและการตอบสนองที่ลดลงที่อุณหภูมิเหล่านี้ โมดูลนี้ยังคงพร้อมใช้งาน

การทำงานที่อุณหภูมิสูง (+60°C, 96 ชั่วโมง): การทำงานทางไฟฟ้าเต็มรูปแบบที่อุณหภูมิสูงสุดที่กำหนด จอแสดงผลต้องรักษาพารามิเตอร์การทำงานทั้งหมดโดยไม่มีความร้อนเกิน การเปลี่ยนสี หรือการเสื่อมสภาพของ LED ก่อนเวลาอันควร การรั่วไหลของผลึกเหลวภายใต้ความเค้นทางความร้อนในการทำงานถือเป็นความล้มเหลวโดยอัตโนมัติ

การทำงานที่อุณหภูมิต่ำ (-10°C, 96 ชั่วโมง): ตรวจสอบประสิทธิภาพแบบเรียลไทม์ในสภาพแวดล้อมที่เย็น ฟองอากาศที่อุณหภูมิต่ำ — เกิดจากการหดตัวทางความร้อนที่แตกต่างกันระหว่างพื้นผิวกระจกและสารผลึกเหลว — ถูกห้ามอย่างเคร่งครัด การคลายซีลปลายและเอฟเฟกต์รุ้งของกรอบก็ถูกห้ามเช่นกัน

การจัดเก็บที่อุณหภูมิสูง/ความชื้น (50°C, 90%RH, 96 ชั่วโมง): เร่งกลไกการแทรกซึมของความชื้นและการกัดกร่อน โมดูลต้องรักษาความสมบูรณ์ของซีลและการแยกทางไฟฟ้าในสภาพแวดล้อมเขตร้อนหรือคลังสินค้าที่ไม่มีการควบคุม

การหมุนเวียนความร้อน (10 รอบ, -10°C ถึง +60°C, พัก 30 นาที): เปิดเผยความไม่เข้ากันของสัมประสิทธิ์การขยายตัวทางความร้อนระหว่างกระจก โลหะ โพลิเมอร์ และวัสดุติดกาว เอฟเฟกต์รุ้งของกรอบและความล้มเหลวของซีลเป็นเกณฑ์การปฏิเสธอัตโนมัติ

การรวมเชิงกล

ขนาดโมดูล

LCM มีขนาด 114.60 มม. × 184.10 มม. × 2.80 มม. เมื่อรวมระบบสัมผัส ความหนารวมจะเพิ่มขึ้นเป็น 4.85 มม. ± 0.2 มม. แผงสัมผัสจะยื่นออกมาจากพื้นที่ใช้งานของจอแสดงผลประมาณ 0.4 มม. ต่อด้าน — พื้นที่ที่มองเห็นได้ 108.44 มม. × 173.02 มม. เทียบกับพื้นที่ใช้งานจอแสดงผล 107.64 มม. × 172.22 มม. — รองรับความคลาดเคลื่อนในการเคลือบและรับประกันการครอบคลุมระบบสัมผัสที่สมบูรณ์

คุณสมบัติกระจกครอบ

เลนส์ครอบกระจก Panda หนา 1.1 มม. ประกอบด้วย:

การเคลือบ AF (Anti-Fingerprint): การบำบัดพื้นผิวแบบโอเลโอโฟบิก ลดการมองเห็นรอยเปื้อนและความถี่ในการทำความสะอาด
ขอบพิมพ์สีดำ: ซ่อนเส้นกาว ร่องรอยเซ็นเซอร์ และความไม่ต่อเนื่องของขอบจากการมองเห็นของผู้ใช้
บริเวณกึ่งโปร่งใส IR: ตามที่อธิบายไว้ในส่วนการรวมระบบสัมผัส
ฟิล์มป้องกัน: ติดตั้งระหว่างการผลิต ถอดออกโดยผู้รวมระบบก่อนการประกอบขั้นสุดท้าย

การออกแบบ FPC

FPC จอแสดงผลออกจากขอบด้านล่างด้วยระยะห่าง 0.50 มม., 31 ตำแหน่ง, เข้ากันได้กับคอนเนคเตอร์ FH26-31S-0.3SHW(10) หรือเทียบเท่า FPC ระบบสัมผัสแยกออกมาพร้อม 8 ตำแหน่งสำหรับอินเทอร์เฟซ I2C FPC ทั้งสองรวมฟิล์มป้องกันคลื่นแม่เหล็กไฟฟ้าทั้งสองด้านเพื่อป้องกันสัญญาณ MIPI ความเร็วสูงจากการเข้าสู่ช่องสัญญาณสัมผัสแบบคาปาซิทีฟ

แผ่นเสริมเหล็ก (หนา 0.2 มม.) ให้การรองรับเชิงกลและการต่อสายดินทางไฟฟ้าที่บริเวณคอนเนคเตอร์ FPC ของ CTP มีแถบดึงสำหรับถอดฟิล์มป้องกัน — รายละเอียดเล็กๆ น้อยๆ ที่ป้องกันคราบกาวและการปนเปื้อนระหว่างการประกอบ

แอปพลิเคชัน

เครื่องมือทางการแพทย์

ความลึกสี 16.7 ล้านสี การปรับเทียบแกมมาที่เสถียรจาก OTP และระบบสัมผัสที่รองรับถุงมือตรงตามข้อกำหนดสำหรับจอภาพผู้ป่วย เครื่องอัลตราซาวด์แบบพกพา และเครื่องมือวินิจฉัยแบบมือถือ การวางแนวตั้งเหมาะสำหรับจอแสดงผลแนวโน้มสัญญาณชีพและการตรวจสอบข้อมูลผู้ป่วยตามยาว

อินเทอร์เฟซมนุษย์กับเครื่องจักรในอุตสาหกรรม

การทำงานในช่วงอุณหภูมิที่กว้าง (-10°C ถึง +60°C), การป้องกัน EMI ที่แข็งแกร่งผ่านการส่งสัญญาณดิฟเฟอเรนเชียล MIPI และความแข็งของพื้นผิว 7H ตอบสนองต่อความเป็นจริงในโรงงาน จอแสดงผลยังคงอ่านได้ผ่านกระจกครอบป้องกันในสภาวะแสงแวดล้อมสูง

เกมและความบันเทิงแบบพกพา

ความหนาแน่นของพิกเซลสูงและการตอบสนองที่รวดเร็วสร้างประสบการณ์ที่ดื่มด่ำ โปรไฟล์ที่บางช่วยให้การออกแบบตามหลักสรีรศาสตร์ที่ไม่ทำให้มือเมื่อยล้าในระหว่างเซสชันที่ยาวนาน การมองเห็นทุกทิศทางรองรับสถานการณ์ผู้เล่นหลายคนด้วยอุปกรณ์ที่ใช้ร่วมกัน

ภายในรถยนต์

การวางแนวตั้งเหมาะสำหรับจอแสดงผลข้อมูลคอนโซลกลางและความบันเทิงเบาะหลัง การรับรองอุณหภูมิที่กว้างรองรับสภาวะอุณหภูมิสุดขั้วในห้องโดยสารตั้งแต่การจอดรถในทะเลทรายไปจนถึงการสตาร์ทเย็นในอาร์กติก ความเข้ากันได้ของ MIPI ช่วยให้การรวมเข้ากับโปรเซสเซอร์สาระบันเทิงในรถยนต์สมัยใหม่ทำได้ง่ายขึ้น
